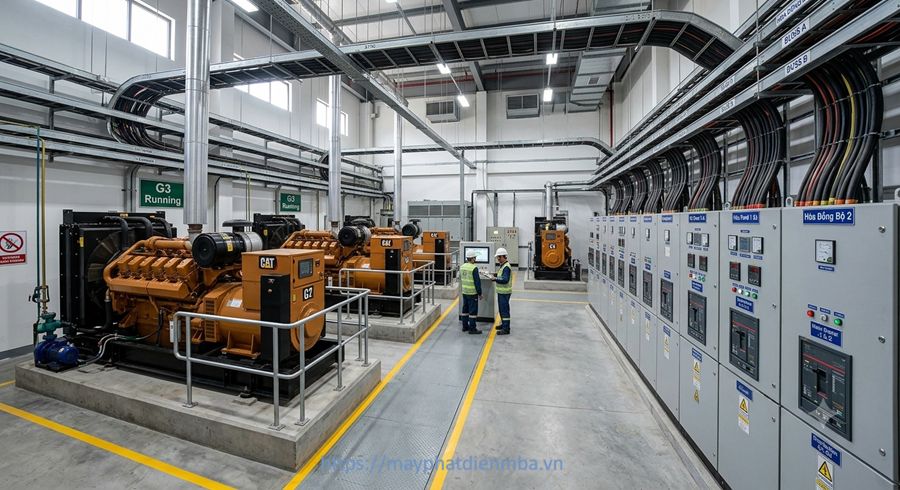

Trong các hệ thống điện có từ hai máy phát điện trở lên, việc hòa đồng bộ là yêu cầu bắt buộc trước khi đóng máy phát vào thanh cái (Busbar). Nếu quá trình hòa đồng bộ không được thực hiện đúng kỹ thuật, hệ thống có thể xuất hiện dòng điện xung kích lớn, mô-men xoắn đột ngột và nhiều sự cố nghiêm trọng ảnh hưởng đến máy phát điện cũng như các thiết bị điện liên quan.

Để đảm bảo việc hòa đồng bộ diễn ra an toàn và chính xác, nhiều phương pháp khác nhau đã được phát triển. Từ các phương pháp thủ công sử dụng bóng đèn báo đến các hệ thống tự động tích hợp PLC hoặc DCS, mỗi giải pháp đều có nguyên lý hoạt động, ưu điểm và phạm vi ứng dụng riêng.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết các phương pháp hòa đồng bộ máy phát điện đang được sử dụng phổ biến hiện nay, đồng thời phân tích ưu nhược điểm của từng phương pháp để lựa chọn giải pháp phù hợp với từng hệ thống.

Vì sao có nhiều phương pháp hòa đồng bộ?

Về bản chất, mọi phương pháp hòa đồng bộ đều hướng đến cùng một mục tiêu là đảm bảo bốn điều kiện đồng bộ trước khi đóng máy cắt:

• Điện áp bằng nhau.
• Tần số bằng nhau.
• Thứ tự pha giống nhau.
• Góc lệch pha gần bằng 0°.

Điểm khác nhau giữa các phương pháp nằm ở cách kiểm tra các điều kiện trên và mức độ tự động hóa. Với các hệ thống nhỏ hoặc phục vụ đào tạo, người vận hành có thể quan sát trực tiếp bằng bóng đèn hoặc đồng hồ hòa đồng bộ. Trong khi đó, các nhà máy công nghiệp hiện đại thường sử dụng bộ hòa đồng bộ tự động kết hợp PLC hoặc DCS để nâng cao độ chính xác và giảm phụ thuộc vào thao tác của con người.

1. Phương pháp hòa đồng bộ bằng ba bóng đèn (Three Lamp Method)

Nguyên lý hoạt động

Đây là phương pháp truyền thống và đơn giản nhất. Ba bóng đèn được đấu giữa các pha tương ứng của máy phát chuẩn bị hòa và thanh cái đang mang điện.

Độ sáng của các bóng đèn phản ánh sự chênh lệch điện áp tức thời giữa hai nguồn:

• Khi điện áp lệch pha lớn, các bóng đèn sáng mạnh.
• Khi hai nguồn tiến gần trạng thái đồng bộ, độ sáng giảm dần.
• Thời điểm các bóng đèn đồng thời tối (hoặc theo sơ đồ đấu dây là cùng sáng) là thời điểm thích hợp để đóng máy cắt.

Mặc dù nguyên lý khá đơn giản, phương pháp này đòi hỏi người vận hành có kinh nghiệm để xác định chính xác thời điểm đóng.

Tham khảo thêm: Phương pháp hòa đồng bộ bằng ba bóng đèn: Nguyên lý và cách thực hiện

Ưu điểm

• Chi phí đầu tư thấp.
• Dễ lắp đặt.
• Không cần thiết bị chuyên dụng.
• Phù hợp cho mục đích đào tạo.

Nhược điểm

• Độ chính xác không cao.
• Phụ thuộc vào kinh nghiệm người vận hành.
• Không phù hợp với hệ thống công suất lớn.
• Khó thực hiện khi điều kiện ánh sáng không thuận lợi.

Phạm vi ứng dụng

• Phòng thí nghiệm.
• Trường đào tạo nghề.
• Hệ thống máy phát công suất nhỏ.
• Minh họa nguyên lý hòa đồng bộ.

2. Phương pháp sử dụng đồng hồ hòa đồng bộ (Synchroscope)

Nguyên lý hoạt động

Synchroscope là thiết bị chuyên dụng dùng để so sánh góc lệch pha và độ chênh lệch tần số giữa máy phát chuẩn bị hòa và hệ thống đang vận hành.

Kim đồng hồ quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ tùy thuộc vào việc tần số của máy phát cao hay thấp hơn tần số của thanh cái. Tốc độ quay của kim phản ánh mức độ chênh lệch tần số:

• Kim quay nhanh: chênh lệch tần số lớn.
• Kim quay chậm: tần số đã gần đồng bộ.

Thời điểm lý tưởng để đóng máy cắt là khi kim tiến đến vị trí 12 giờ (góc lệch pha xấp xỉ 0°) với tốc độ quay rất chậm.

Ưu điểm

• Chính xác hơn phương pháp ba bóng đèn.
• Dễ quan sát và thao tác.
• Được sử dụng rộng rãi trong công nghiệp.
• Chi phí đầu tư hợp lý.

Nhược điểm

• Vẫn cần người vận hành điều chỉnh Governor và AVR.
• Phụ thuộc vào kỹ năng thao tác.
• Có thể xảy ra sai sót nếu đóng máy cắt không đúng thời điểm.

Phạm vi ứng dụng

• Nhà máy công nghiệp quy mô nhỏ và vừa.
• Hệ thống dự phòng.
• Trạm phát điện độc lập.

Tham khảo thêm: Đồng hồ Synchroscope – Cấu tạo, nguyên lý và cách sử dụng

3. Phương pháp hòa đồng bộ tự động bằng Auto Synchronizer

Nguyên lý hoạt động

Auto Synchronizer là bộ điều khiển chuyên dụng có khả năng tự động thực hiện toàn bộ quá trình hòa đồng bộ.

Bộ điều khiển liên tục thu thập các tín hiệu:

• Điện áp máy phát.
• Điện áp thanh cái.
• Tần số.
• Góc pha.
• Thứ tự pha.

Dựa trên các tín hiệu này, Auto Synchronizer sẽ:

1. Điều chỉnh tốc độ động cơ thông qua Governor.
2. Điều chỉnh điện áp bằng AVR.
3. Theo dõi góc lệch pha theo thời gian thực.
4. Tính toán thời điểm tối ưu để đóng máy cắt.
5. Giám sát trạng thái sau khi hòa đồng bộ.

Quá trình này diễn ra hoàn toàn tự động với độ chính xác rất cao.

Tìm hiểu thêm: Auto Synchronizer là gì? Cấu tạo và nguyên lý hoạt động

Ưu điểm

• Độ chính xác cao.
• Giảm rủi ro do thao tác thủ công.
• Thời gian hòa đồng bộ nhanh.
• Phù hợp với hệ thống vận hành liên tục.
• Có thể tích hợp chức năng chia tải.

Nhược điểm

• Chi phí đầu tư lớn hơn.
• Cần cấu hình và hiệu chỉnh chính xác.
• Phụ thuộc vào cảm biến và hệ thống điều khiển.

Phạm vi ứng dụng

• Trung tâm dữ liệu (Data Center).
• Bệnh viện.
• Nhà máy sản xuất.
• Tòa nhà thương mại.
• Hệ thống nhiều máy phát công suất lớn.

4. Hòa đồng bộ thông qua PLC hoặc DCS

Nguyên lý hoạt động

Trong các hệ thống điện hiện đại, PLC hoặc DCS không trực tiếp thực hiện chức năng đồng bộ mà đóng vai trò là hệ thống điều khiển trung tâm.

PLC/DCS sẽ:

• Nhận dữ liệu từ Auto Synchronizer.
• Giám sát trạng thái máy phát.
• Điều khiển đóng hoặc mở máy cắt.
• Quản lý trình tự khởi động nhiều tổ máy.
• Tự động chia tải.
• Giao tiếp với hệ thống SCADA để giám sát và lưu trữ dữ liệu.

Nhờ khả năng tích hợp này, toàn bộ quá trình vận hành song song của nhiều máy phát có thể được tự động hóa gần như hoàn toàn.

Ưu điểm

• Mức độ tự động hóa rất cao.
• Dễ mở rộng hệ thống.
• Quản lý tập trung.
• Ghi nhật ký vận hành.
• Kết nối với các hệ thống quản lý năng lượng.

Nhược điểm

• Chi phí đầu tư và triển khai cao.
• Yêu cầu đội ngũ kỹ thuật có chuyên môn về điều khiển và tự động hóa.
• Việc bảo trì và nâng cấp phức tạp hơn.

Phạm vi ứng dụng

• Nhà máy điện.
• Khu công nghiệp.
• Nhà máy xi măng, thép, hóa chất.
• Trung tâm dữ liệu quy mô lớn.
• Hệ thống điện có nhiều nguồn phát và yêu cầu vận hành 24/7.

5. So sánh các phương pháp hòa đồng bộ

Nên lựa chọn phương pháp nào?

Việc lựa chọn phương pháp hòa đồng bộ phụ thuộc vào quy mô hệ thống, yêu cầu về độ tin cậy và ngân sách đầu tư.

• Ba bóng đèn: phù hợp cho mục đích đào tạo và nghiên cứu nguyên lý.
• Synchroscope: thích hợp với hệ thống công suất nhỏ đến trung bình, nơi vẫn có người vận hành trực tiếp.
• Auto Synchronizer: là lựa chọn tối ưu cho đa số hệ thống máy phát điện diesel hiện đại nhờ khả năng đồng bộ nhanh và chính xác.
• PLC/DCS kết hợp Auto Synchronizer: phù hợp với các nhà máy và công trình có yêu cầu tự động hóa cao, vận hành liên tục và cần quản lý tập trung.

Những sai lầm thường gặp khi hòa đồng bộ

• Chỉ kiểm tra điện áp mà bỏ qua tần số hoặc góc pha.
• Không xác nhận lại thứ tự pha sau khi bảo trì hoặc thay thế cáp.
• Đóng máy cắt khi kim Synchroscope quay quá nhanh.
• Phụ thuộc hoàn toàn vào hệ thống tự động mà không kiểm tra định kỳ các cảm biến và tín hiệu đầu vào.
• Không hiệu chỉnh Governor hoặc AVR sau bảo dưỡng, dẫn đến chia tải không đều giữa các tổ máy.

Kết luận

Mỗi phương pháp hòa đồng bộ máy phát điện đều có những ưu điểm và giới hạn riêng. Trong khi phương pháp ba bóng đèn và Synchroscope vẫn có giá trị trong đào tạo và các hệ thống quy mô nhỏ, thì Auto Synchronizer và các giải pháp tích hợp PLC/DCS đã trở thành xu hướng trong các hệ thống điện hiện đại nhờ khả năng vận hành chính xác, an toàn và tự động.

Đối với doanh nghiệp sử dụng nhiều máy phát điện diesel vận hành song song, việc lựa chọn đúng phương pháp hòa đồng bộ không chỉ giúp nâng cao độ tin cậy của hệ thống mà còn góp phần giảm rủi ro sự cố, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.
