Trước khi các thiết bị như Synchroscope hay Auto Synchronizer trở nên phổ biến, phương pháp hòa đồng bộ bằng ba bóng đèn là giải pháp được sử dụng rộng rãi để đưa máy phát điện vào vận hành song song với hệ thống điện.

Mặc dù ngày nay phương pháp này hầu như không còn được áp dụng trong các nhà máy hiện đại, nó vẫn giữ vai trò quan trọng trong đào tạo kỹ sư điện và nghiên cứu nguyên lý hòa đồng bộ. Bởi chỉ với ba bóng đèn sợi đốt thông thường, người học có thể quan sát trực tiếp sự thay đổi về điện áp, tần số và góc lệch pha giữa hai nguồn điện.

Hiểu rõ phương pháp ba bóng đèn cũng là nền tảng để tiếp cận các hệ thống hòa đồng bộ hiện đại.

I. Phương pháp hòa đồng bộ bằng ba bóng đèn là gì?

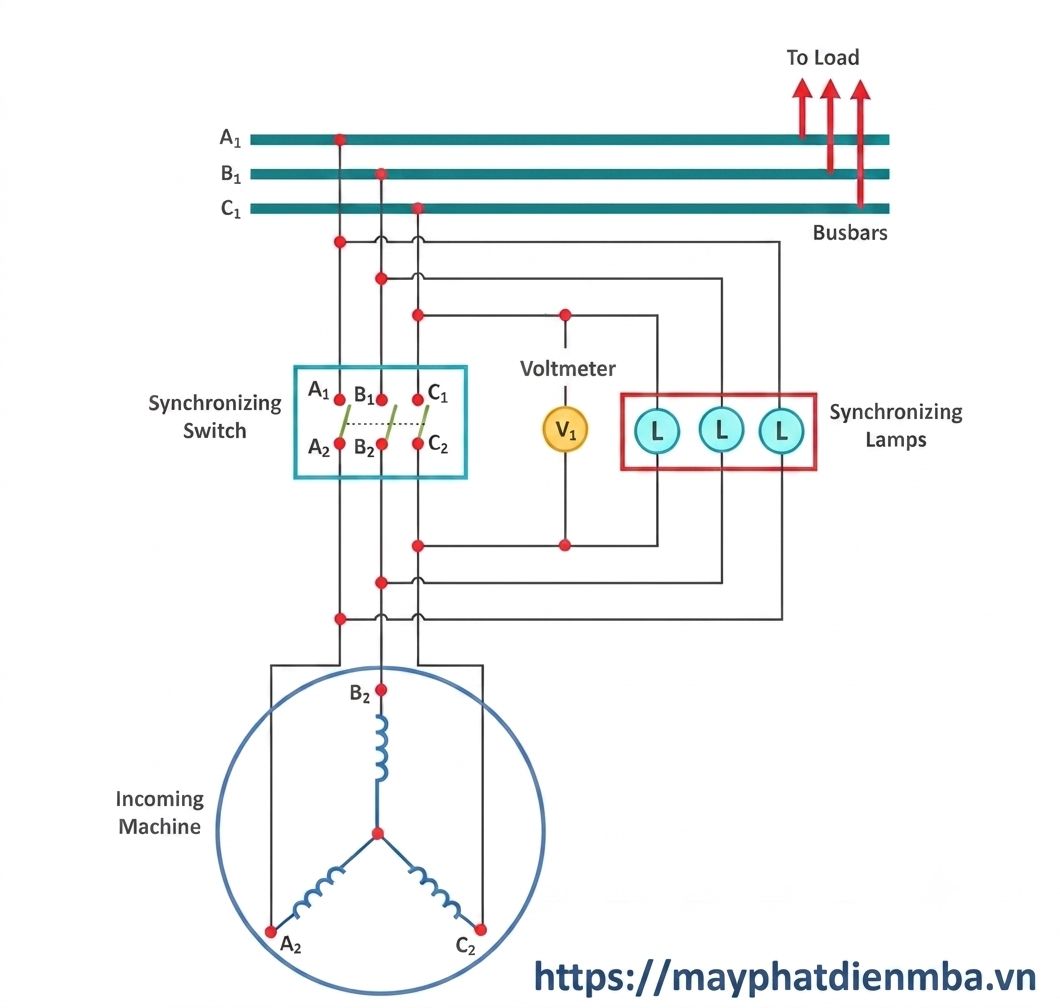

Phương pháp ba bóng đèn (Three Lamp Synchronizing Method) là kỹ thuật kiểm tra trạng thái đồng bộ giữa máy phát điện và thanh cái bằng cách sử dụng ba bóng đèn đấu giữa hai nguồn điện.

Khi điện áp tức thời giữa hai đầu bóng đèn thay đổi, độ sáng của bóng cũng thay đổi theo. Quan sát sự thay đổi này giúp người vận hành xác định thời điểm thích hợp để đóng máy cắt, đưa máy phát vào làm việc song song với hệ thống.

Đây là phương pháp:

• Không cần thiết bị điện tử chuyên dụng.
• Chi phí thấp.
• Dễ triển khai.
• Phù hợp để học và nghiên cứu nguyên lý.

II. Nguyên lý hoạt động của phương pháp ba bóng đèn

Đây là phần quan trọng nhất của phương pháp.

Nhiều tài liệu chỉ nêu rằng “đèn sáng khi lệch pha, đèn tắt khi đồng pha” nhưng chưa giải thích bản chất hiện tượng.

Thực tế, mỗi bóng đèn được nối giữa hai điểm có điện áp xoay chiều: một đầu nối với máy phát chuẩn bị hòa, đầu còn lại nối với thanh cái đang mang điện.

Bóng đèn chỉ phát sáng khi có hiệu điện thế giữa hai đầu bóng.

Giả sử:

• Điện áp pha của máy phát là .
• Điện áp pha của thanh cái là .

Nếu:

• Hai điện áp có cùng biên độ.
• Cùng tần số.
• Cùng góc pha.

thì hiệu điện thế đặt lên bóng đèn gần bằng 0 V, dòng điện qua bóng gần như không có và bóng đèn sẽ tắt (hoặc tối nhất).

Ngược lại, nếu hai điện áp lệch pha, sẽ xuất hiện điện áp chênh lệch giữa hai đầu bóng đèn. Khi điện áp này tăng, dòng điện qua bóng tăng và bóng sẽ sáng hơn.

Nói cách khác, độ sáng của bóng đèn phản ánh trực tiếp mức độ sai khác giữa hai nguồn điện.

Đây chính là nguyên lý vật lý nền tảng của phương pháp ba bóng đèn.

III. Vì sao bóng đèn lúc sáng, lúc tối?

Một hiện tượng mà người mới học thường thắc mắc là: tại sao bóng đèn không sáng hoặc tắt cố định, mà lại thay đổi liên tục?

Nguyên nhân nằm ở sự chênh lệch rất nhỏ về tần số giữa máy phát và thanh cái.

Ví dụ:

• Thanh cái: 50 Hz.
• Máy phát: 50,1 Hz.

Mặc dù chỉ chênh 0,1 Hz, nhưng góc pha giữa hai nguồn vẫn liên tục thay đổi theo thời gian.

Khi góc pha thay đổi:

• Hiệu điện thế giữa hai đầu bóng thay đổi.
• Dòng điện qua bóng thay đổi.
• Độ sáng của bóng cũng thay đổi từ sáng → tối → sáng theo chu kỳ.

Nếu người vận hành điều chỉnh Governor để tần số của máy phát tiến gần tần số thanh cái, tốc độ thay đổi độ sáng sẽ chậm lại. Đây là dấu hiệu cho thấy hai nguồn đang tiến đến trạng thái đồng bộ.

Ngược lại, nếu bóng đèn nhấp nháy rất nhanh, điều đó cho thấy chênh lệch tần số còn lớn và cần tiếp tục điều chỉnh tốc độ động cơ.

IV. Các cách đấu ba bóng đèn phổ biến

Có nhiều sơ đồ đấu ba bóng đèn, nhưng trong thực tế và tài liệu giảng dạy, hai phương pháp dưới đây được sử dụng phổ biến nhất.

1. Phương pháp ba đèn cùng tối (Three Dark Lamps)

Ở sơ đồ này, ba bóng đèn được nối giữa các pha tương ứng:

• Pha A – Pha A.
• Pha B – Pha B.
• Pha C – Pha C.

1.1 Nguyên lý

Khi hai nguồn:

• Cùng điện áp.
• Cùng tần số.
• Đúng thứ tự pha.
• Góc lệch pha gần bằng 0°.

thì cả ba bóng đèn sẽ đồng thời tối nhất.

Đó là thời điểm thích hợp để đóng máy cắt.

1.2 Ưu điểm

• Dễ hiểu.
• Dễ quan sát.
• Phù hợp cho mục đích đào tạo.

1.3 Hạn chế

Nếu đấu nhầm thứ tự pha, người vận hành có thể khó nhận biết chỉ bằng việc quan sát độ sáng của các bóng đèn. Vì vậy, cần kiểm tra thứ tự pha bằng đồng hồ kiểm tra thứ tự pha trước khi tiến hành hòa đồng bộ, thay vì chỉ dựa vào ba bóng đèn.

2. Phương pháp hai sáng – một tối (Bright Lamp Method)

Ở phương pháp này, cách đấu dây được bố trí khác so với đấu pha tương ứng.

Khi hệ thống đạt trạng thái đồng bộ:

• Một bóng đèn tối.
• Hai bóng đèn sáng với độ sáng gần bằng nhau.

Sự thay đổi đặc trưng này giúp người vận hành dễ phát hiện hiện tượng sai thứ tự pha, vì nếu thứ tự pha không đúng, quy luật sáng – tối sẽ không xuất hiện như mong đợi.

So với phương pháp ba đèn cùng tối, cách đấu này hỗ trợ nhận biết sai thứ tự pha tốt hơn, nhưng việc quan sát và diễn giải trạng thái của ba bóng đèn cũng đòi hỏi người vận hành có kinh nghiệm hơn.

Lưu ý: Trong thực tế hiện nay, dù sử dụng phương pháp nào, việc kiểm tra thứ tự pha thường được thực hiện bằng đồng hồ kiểm tra thứ tự pha trước khi hòa đồng bộ để tăng độ an toàn và giảm nguy cơ thao tác sai.

V. Quy trình hòa đồng bộ bằng ba bóng đèn

Bước 1. Kiểm tra hệ thống

Trước khi khởi động máy phát, cần xác nhận:

• Thứ tự pha của hai nguồn giống nhau.
• Điện áp định mức phù hợp.
• Máy cắt và thiết bị bảo vệ hoạt động bình thường.

Bước 2. Khởi động máy phát

Khởi động tổ máy và đưa động cơ làm việc ổn định.

Bước 3. Điều chỉnh điện áp

Sử dụng AVR để đưa điện áp đầu cực máy phát xấp xỉ điện áp của thanh cái.

Bước 4. Điều chỉnh tần số

Điều chỉnh Governor để tần số của máy phát gần bằng tần số hệ thống.

Quan sát tốc độ thay đổi độ sáng của ba bóng đèn:

• Thay đổi nhanh → cần tiếp tục điều chỉnh.
• Thay đổi chậm → gần đạt trạng thái đồng bộ.

Bước 5. Quan sát trạng thái ba bóng đèn

Tùy theo sơ đồ đấu dây:

• Chờ ba đèn cùng tối.
• Hoặc đạt trạng thái hai sáng – một tối.

Bước 6. Đóng máy cắt

Đóng máy cắt đúng thời điểm để đưa máy phát vào vận hành song song.

Sau khi hòa đồng bộ thành công, tiếp tục theo dõi điện áp, tần số và khả năng chia tải của các tổ máy.

VI. Ưu điểm của phương pháp ba bóng đèn

• Thiết bị đơn giản, dễ chế tạo.
• Chi phí đầu tư thấp.
• Không cần thiết bị điện tử chuyên dụng.
• Giúp người học trực quan hóa quá trình đồng bộ.
• Phù hợp để giảng dạy nguyên lý vận hành song song.

VII. Nhược điểm của phương pháp

Mặc dù có giá trị trong đào tạo, phương pháp này tồn tại nhiều hạn chế khi áp dụng trong thực tế.

• Độ chính xác phụ thuộc vào người vận hành

Việc xác định thời điểm đóng máy cắt dựa trên quan sát bằng mắt thường và phản xạ của người vận hành. Sai số nhỏ về thời điểm thao tác có thể khiến góc lệch pha chưa đạt tối ưu.

• Khó áp dụng cho hệ thống công suất lớn

Đối với các tổ máy có công suất lớn hoặc yêu cầu độ tin cậy cao, thao tác thủ công không đáp ứng được yêu cầu về độ chính xác và tốc độ.

• Không phù hợp với hệ thống nhiều máy phát

Khi cần vận hành song song nhiều tổ máy, việc quan sát và thao tác bằng ba bóng đèn trở nên phức tạp và khó đảm bảo tính đồng bộ.

• Không tích hợp chức năng điều khiển

Phương pháp này chỉ hỗ trợ quan sát trạng thái đồng bộ, không thể tự động điều chỉnh điện áp, tần số hay thực hiện chia tải sau khi hòa.

VIII. Phạm vi ứng dụng hiện nay

Ngày nay, phương pháp ba bóng đèn chủ yếu được sử dụng trong:

• Trường đại học và cao đẳng kỹ thuật.
• Trung tâm đào tạo nghề điện.
• Phòng thí nghiệm máy điện.
• Mô hình thực hành về vận hành song song máy phát.

Trong các nhà máy, trung tâm dữ liệu, bệnh viện và hệ thống điện quan trọng, phương pháp này hầu như đã được thay thế bởi Synchroscope, Auto Synchronizer hoặc các hệ thống điều khiển tích hợp PLC/DCS.

IX. Kết luận

Phương pháp hòa đồng bộ bằng ba bóng đèn là nền tảng giúp người học hiểu rõ bản chất của quá trình đồng bộ giữa máy phát điện và hệ thống điện. Dù không còn được sử dụng phổ biến trong vận hành công nghiệp hiện đại, phương pháp này vẫn có giá trị lớn trong đào tạo nhờ trực quan hóa được mối quan hệ giữa điện áp, tần số và góc lệch pha.

Việc nắm vững nguyên lý của phương pháp ba bóng đèn sẽ giúp người đọc dễ dàng tiếp cận các kỹ thuật hòa đồng bộ hiện đại như Synchroscope hay Auto Synchronizer, đồng thời hiểu rõ hơn vì sao các hệ thống tự động có thể thực hiện quá trình hòa đồng bộ nhanh chóng và chính xác.
