I. SCADA là gì?

Trong các hệ thống máy phát điện hiện đại, việc chỉ vận hành và theo dõi trực tiếp tại phòng máy đã không còn đáp ứng được nhu cầu quản lý của doanh nghiệp, đặc biệt đối với các nhà máy, trung tâm dữ liệu (Data Center), bệnh viện hoặc các hệ thống có nhiều máy phát điện hoạt động đồng thời. Người vận hành không chỉ cần biết máy phát có đang hoạt động hay không mà còn cần theo dõi tình trạng thiết bị theo thời gian thực, nhận cảnh báo sớm khi có bất thường và lưu trữ dữ liệu để phục vụ công tác phân tích, bảo trì.

Đó cũng là lý do SCADA (Supervisory Control and Data Acquisition) được ứng dụng ngày càng rộng rãi trong các hệ thống máy phát điện.

SCADA là hệ thống giám sát, thu thập dữ liệu và điều khiển từ xa, cho phép người vận hành theo dõi toàn bộ trạng thái của máy phát điện thông qua máy tính, màn hình HMI hoặc thiết bị di động mà không cần có mặt trực tiếp tại hiện trường.

Thông qua SCADA, người vận hành có thể:

• Theo dõi trạng thái hoạt động của máy phát theo thời gian thực.
• Giám sát các thông số vận hành như điện áp, dòng điện, tần số, công suất, mức nhiên liệu, nhiệt độ động cơ…
• Nhận cảnh báo ngay khi phát sinh sự cố.
• Lưu trữ dữ liệu lịch sử để phân tích xu hướng và lập kế hoạch bảo trì.
• Điều khiển từ xa các chức năng được cho phép như khởi động, dừng máy hoặc chuyển đổi chế độ vận hành.

Nhờ khả năng tập trung dữ liệu từ nhiều thiết bị vào một giao diện duy nhất, SCADA không chỉ giúp nâng cao hiệu quả giám sát mà còn hỗ trợ doanh nghiệp đưa ra quyết định nhanh và chính xác hơn trong quá trình vận hành.

Lưu ý: SCADA không trực tiếp điều khiển động cơ hay máy phát điện. Nhiệm vụ của SCADA là thu thập dữ liệu, hiển thị thông tin và gửi lệnh điều khiển đến các bộ điều khiển chuyên dụng như Generator Controller, PLC hoặc RTU. Chính các bộ điều khiển này mới thực hiện việc điều khiển thiết bị tại hiện trường.

II. SCADA hoạt động như thế nào?

Để hiểu rõ vai trò của SCADA, trước tiên cần phân biệt giữa quá trình điều khiển và quá trình giám sát.

Trong một hệ thống máy phát điện, các bộ điều khiển như Governor, AVR hoặc Generator Controller sẽ trực tiếp xử lý tín hiệu và điều khiển thiết bị nhằm duy trì tốc độ động cơ, điện áp và các chế độ vận hành.

Trong khi đó, SCADA đóng vai trò là “trung tâm quản lý”, liên tục thu thập dữ liệu từ các thiết bị này, xử lý thông tin, hiển thị lên giao diện người dùng và truyền lệnh điều khiển khi cần thiết.

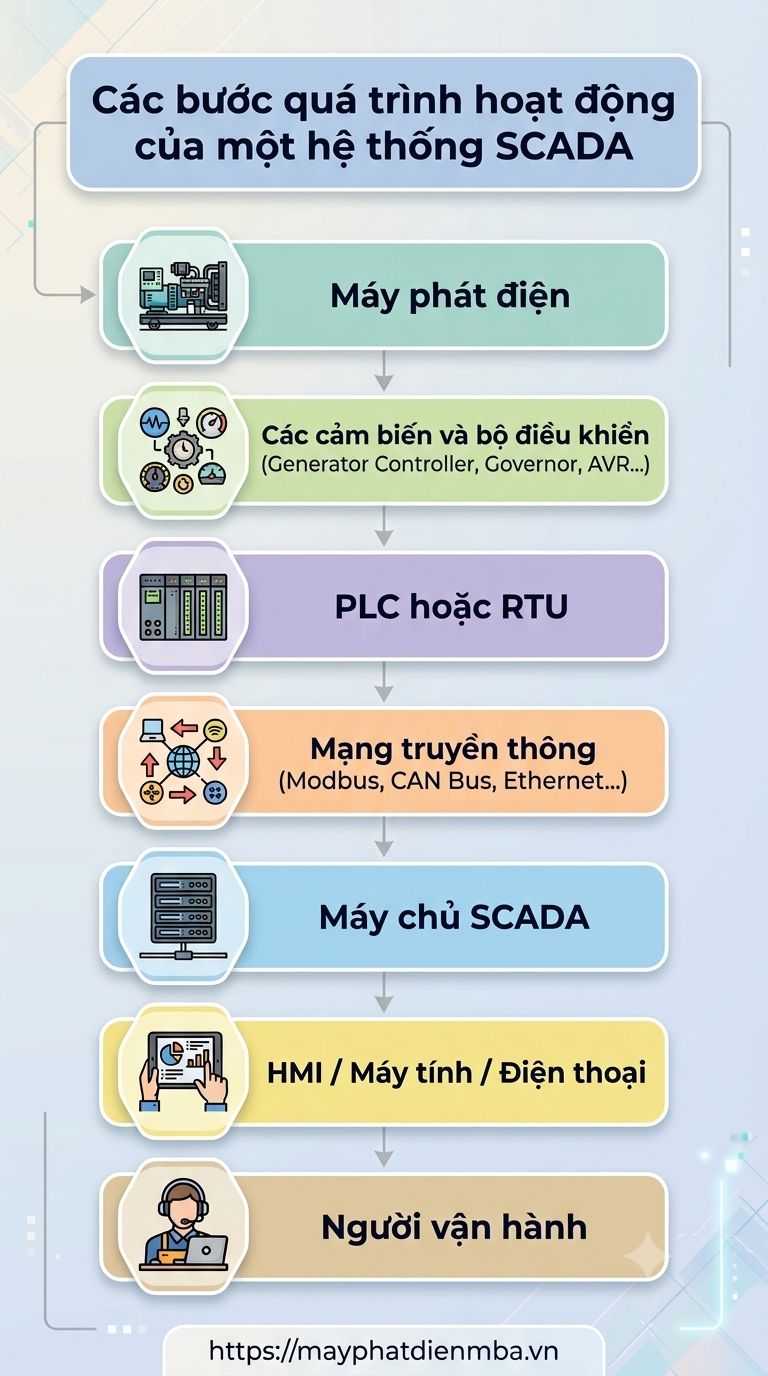

Quá trình hoạt động của một hệ thống SCADA thường diễn ra theo các bước sau:

1. Bước 1: Thu thập dữ liệu từ hiện trường

Các cảm biến và bộ điều khiển trên máy phát điện liên tục đo lường các thông số như: Điện áp, Dòng điện, Tần số, Công suất, Tốc độ động cơ, Nhiệt độ nước làm mát, Áp suất dầu bôi trơn, Mức nhiên liệu, Trạng thái cảnh báo và sự cố.

Những dữ liệu này được cập nhật liên tục để phản ánh chính xác tình trạng vận hành của máy phát.

2. Bước 2: Xử lý và truyền dữ liệu

Dữ liệu từ hiện trường được PLC hoặc RTU thu thập, chuẩn hóa và truyền đến máy chủ SCADA thông qua các giao thức truyền thông công nghiệp như Modbus RTU, Modbus TCP/IP hoặc CAN Bus.

3. Bước 3: Hiển thị và lưu trữ

SCADA Server tiếp nhận dữ liệu, xử lý và hiển thị trên giao diện HMI theo dạng đồng hồ đo, biểu đồ xu hướng, bảng trạng thái hoặc sơ đồ mô phỏng hệ thống.

Đồng thời, dữ liệu cũng được lưu trữ để phục vụ việc thống kê, phân tích lịch sử vận hành và đánh giá hiệu quả hoạt động của máy phát điện.

4. Bước 4: Giám sát và điều khiển

Khi phát hiện thông số vượt ngưỡng cho phép, SCADA sẽ hiển thị cảnh báo hoặc kích hoạt các thông báo đã được cấu hình trước.

Trong phạm vi được phân quyền, người vận hành cũng có thể gửi lệnh điều khiển từ giao diện SCADA đến PLC hoặc Generator Controller để thực hiện các thao tác như khởi động, dừng máy hoặc chuyển đổi chế độ vận hành.

Lưu ý: Mặc dù có khả năng gửi lệnh điều khiển, SCADA không thay thế các bộ điều khiển chuyên dụng. Việc điều khiển động cơ, điều tốc (Governor), điều chỉnh điện áp (AVR) hay bảo vệ máy phát vẫn do các thiết bị chuyên trách đảm nhiệm.

III. Các thành phần chính của hệ thống SCADA

Một hệ thống SCADA trong máy phát điện có thể được thiết kế với quy mô đơn giản hoặc rất phức tạp, tùy thuộc vào số lượng thiết bị cần giám sát và yêu cầu quản lý của từng dự án. Tuy nhiên, về cơ bản, hầu hết các hệ thống đều được cấu thành từ những thành phần sau:

Vai trò của từng thành phần

Nếu ví hệ thống SCADA như cơ thể con người thì:

• Cảm biến giống như các giác quan, liên tục thu nhận thông tin từ môi trường.
• Generator Controller, PLC hoặc RTU đóng vai trò như hệ thần kinh, xử lý và truyền tín hiệu giữa thiết bị hiện trường với hệ thống giám sát.
• SCADA Server là trung tâm xử lý dữ liệu, tổng hợp thông tin từ nhiều nguồn và lưu trữ lịch sử vận hành.
• HMI là “cửa sổ” để người vận hành quan sát toàn bộ hệ thống và tương tác khi cần thiết.

Chính sự phối hợp giữa các thành phần này giúp SCADA trở thành một hệ thống quản lý tập trung, hỗ trợ giám sát và điều khiển hiệu quả cho cả một máy phát điện đơn lẻ hoặc nhiều máy phát hoạt động song song.

IV. Nên giám sát những thông số nào để tối ưu chi phí đầu tư?

Một hệ thống SCADA hiện đại có thể thu thập hàng trăm thông số từ máy phát điện và các thiết bị liên quan. Tuy nhiên, điều đó không đồng nghĩa với việc càng giám sát nhiều thông số thì hệ thống càng hiệu quả.

Trên thực tế, chi phí đầu tư không chỉ phụ thuộc vào phần mềm SCADA mà còn bị ảnh hưởng bởi số lượng tín hiệu cần thu thập (I/O), cảm biến, bộ điều khiển, module mở rộng, hạ tầng truyền thông và yêu cầu lưu trữ dữ liệu. Vì vậy, việc lựa chọn đúng các thông số cần giám sát ngay từ đầu sẽ giúp tối ưu chi phí đầu tư, đồng thời vẫn đáp ứng tốt nhu cầu vận hành.

Theo kinh nghiệm triển khai, doanh nghiệp nên lựa chọn các thông số giám sát dựa trên mục đích sử dụng của hệ thống, đồng thời thiết kế theo hướng có thể mở rộng từng giai đoạn. Cách tiếp cận này giúp tận dụng tối đa hiệu quả đầu tư mà vẫn sẵn sàng đáp ứng các yêu cầu quản lý trong tương lai.

🔎 Đề xuất nhóm thông số ưu tiên theo từng loại công trình

Lưu ý: Các nhóm dưới đây được xây dựng theo nguyên tắc kế thừa. Nhóm sau sẽ bao gồm toàn bộ các thông số của nhóm trước và bổ sung thêm những dữ liệu cần thiết theo mức độ phức tạp của hệ thống.

📖 Kinh nghiệm triển khai thực tế: Với phần lớn hệ thống máy phát điện dự phòng, việc giám sát các thông số cốt lõi trong Nhóm 1 đã đáp ứng tốt nhu cầu vận hành hằng ngày. Khi yêu cầu quản lý tăng lên hoặc hệ thống mở rộng, doanh nghiệp có thể bổ sung dần các nhóm thông số tiếp theo mà không cần thay đổi toàn bộ kiến trúc SCADA. Đây cũng là phương án được nhiều đơn vị lựa chọn để cân bằng giữa hiệu quả vận hành và chi phí đầu tư.

V. SCADA có thể điều khiển những gì?

Ngoài chức năng giám sát và thu thập dữ liệu, SCADA còn có thể gửi lệnh điều khiển đến các thiết bị hiện trường thông qua PLC, RTU hoặc Generator Controller. Tuy nhiên, cần hiểu rằng SCADA chỉ đóng vai trò phát lệnh, còn việc thực thi và bảo vệ hệ thống vẫn do các bộ điều khiển chuyên dụng đảm nhiệm.

Tùy theo cấu hình và quyền truy cập được thiết lập, SCADA có thể thực hiện một số chức năng như:

Lưu ý: Khả năng điều khiển của SCADA phụ thuộc vào cấu hình hệ thống và chính sách phân quyền của từng dự án. Với các công trình yêu cầu độ an toàn cao, nhiều thao tác điều khiển quan trọng sẽ được giới hạn hoặc yêu cầu xác nhận từ người vận hành nhằm tránh thao tác nhầm.

VI. Lợi ích của SCADA trong hệ thống máy phát điện

Việc đầu tư SCADA không chỉ giúp người vận hành theo dõi máy phát điện từ xa mà còn mang lại nhiều lợi ích trong quản lý vận hành, bảo trì và tối ưu chi phí.

Trong thực tế, giá trị lớn nhất của SCADA không nằm ở việc hiển thị thật nhiều thông số, mà ở khả năng biến dữ liệu thành thông tin hữu ích, giúp người vận hành đưa ra quyết định nhanh hơn và chính xác hơn.

VII. Câu hỏi thường gặp (FAQ)

1. Một máy phát điện đơn lẻ có cần lắp SCADA không?

Không phải lúc nào cũng cần. Với các hệ thống nhỏ, bộ điều khiển máy phát (Generator Controller) đã đáp ứng được nhu cầu giám sát tại chỗ. SCADA sẽ phát huy hiệu quả khi cần giám sát từ xa, lưu trữ dữ liệu hoặc quản lý nhiều thiết bị trên cùng một nền tảng.

2. SCADA có thay thế Generator Controller hoặc PLC không?

Không. Generator Controller và PLC là các thiết bị trực tiếp điều khiển máy phát điện và xử lý tín hiệu hiện trường. SCADA chỉ thu thập dữ liệu, hiển thị thông tin và gửi lệnh điều khiển theo cấu hình của hệ thống.

3. SCADA có thể giám sát máy phát điện qua Internet không?

Có. Nếu hệ thống được cấu hình phù hợp và đáp ứng các yêu cầu về bảo mật, người vận hành có thể theo dõi trạng thái máy phát điện từ xa thông qua máy tính hoặc thiết bị di động.

4. Có thể mở rộng hệ thống SCADA sau này không?

Có. Đây cũng là một trong những ưu điểm lớn của SCADA. Doanh nghiệp có thể bổ sung cảm biến, module I/O, thiết bị truyền thông hoặc mở rộng phần mềm theo từng giai đoạn mà không nhất thiết phải thay thế toàn bộ hệ thống.

5. SCADA có giúp giảm chi phí bảo trì không?

Có, nếu được triển khai hợp lý. Việc theo dõi dữ liệu vận hành và lưu trữ lịch sử giúp doanh nghiệp phát hiện sớm các dấu hiệu bất thường, lập kế hoạch bảo trì chủ động và giảm nguy cơ hư hỏng lớn hoặc dừng máy ngoài kế hoạch.

VIII. Kết luận

SCADA không chỉ là một phần mềm giám sát mà còn là nền tảng giúp doanh nghiệp quản lý toàn diện hệ thống máy phát điện. Khi được thiết kế phù hợp, SCADA hỗ trợ theo dõi trạng thái vận hành theo thời gian thực, cảnh báo sớm các bất thường, lưu trữ dữ liệu lịch sử và hỗ trợ đưa ra quyết định nhanh chóng, chính xác hơn.

Tuy nhiên, không phải hệ thống nào cũng cần đầu tư đầy đủ tất cả các chức năng ngay từ đầu. Thay vì tập trung vào số lượng thông số giám sát, doanh nghiệp nên lựa chọn những dữ liệu thực sự cần thiết cho nhu cầu vận hành hiện tại và xây dựng hệ thống theo hướng có thể mở rộng trong tương lai. Đây là cách tiếp cận vừa tối ưu hiệu quả sử dụng, vừa giúp kiểm soát chi phí đầu tư.
