I. AVR máy phát điện là gì?

AVR (Automatic Voltage Regulator) là bộ điều chỉnh điện áp tự động của máy phát điện. Nhiệm vụ chính của AVR là theo dõi điện áp đầu ra của máy phát và tự động điều chỉnh dòng kích từ để duy trì điện áp ở mức ổn định, ngay cả khi phụ tải thay đổi.

Trong quá trình vận hành, tải có thể tăng hoặc giảm liên tục khiến điện áp đầu ra biến động. Nếu không có cơ chế điều chỉnh, điện áp quá cao hoặc quá thấp đều có thể ảnh hưởng đến thiết bị sử dụng điện và làm giảm độ ổn định của hệ thống.

AVR giải quyết vấn đề này bằng cách liên tục đo điện áp đầu ra, so sánh với giá trị cài đặt và điều chỉnh dòng kích từ của rotor để đưa điện áp trở về giá trị mong muốn.

Có thể hình dung đơn giản: Nếu Governor được ví như “người giữ tốc độ” của động cơ thì AVR chính là “người giữ điện áp” của máy phát điện. Hai hệ thống này hoạt động song song để đảm bảo máy phát luôn cung cấp nguồn điện ổn định.

II. AVR có nhiệm vụ gì trong máy phát điện?

Nhiều người cho rằng AVR chỉ có chức năng điều chỉnh điện áp. Thực tế, đây là trung tâm điều khiển điện áp của toàn bộ máy phát điện và tham gia vào nhiều quá trình vận hành quan trọng.

Chức năng	Vai trò
Duy trì điện áp ổn định	Giữ điện áp đầu ra gần với giá trị cài đặt khi phụ tải thay đổi.
Điều chỉnh dòng kích từ	Tăng hoặc giảm dòng kích từ để bù lại sự thay đổi điện áp.
Cải thiện chất lượng nguồn điện	Hạn chế tình trạng điện áp dao động gây ảnh hưởng đến thiết bị điện.
Hỗ trợ quá trình hòa đồng bộ	Giúp điều chỉnh điện áp của máy phát trước khi hòa với lưới điện hoặc các tổ máy khác.
Bảo vệ thiết bị	Hạn chế các rủi ro do điện áp quá cao hoặc quá thấp, góp phần bảo vệ phụ tải và chính máy phát điện.

Có thể thấy, AVR không chỉ giúp ổn định điện áp mà còn đóng vai trò quan trọng trong việc đảm bảo chất lượng nguồn điện và độ tin cậy của toàn bộ hệ thống.

III. Cấu tạo của hệ thống AVR

Mặc dù mỗi nhà sản xuất có thiết kế khác nhau, nguyên lý cấu tạo của hầu hết các bộ AVR hiện nay đều dựa trên cùng một quy trình xử lý tín hiệu.

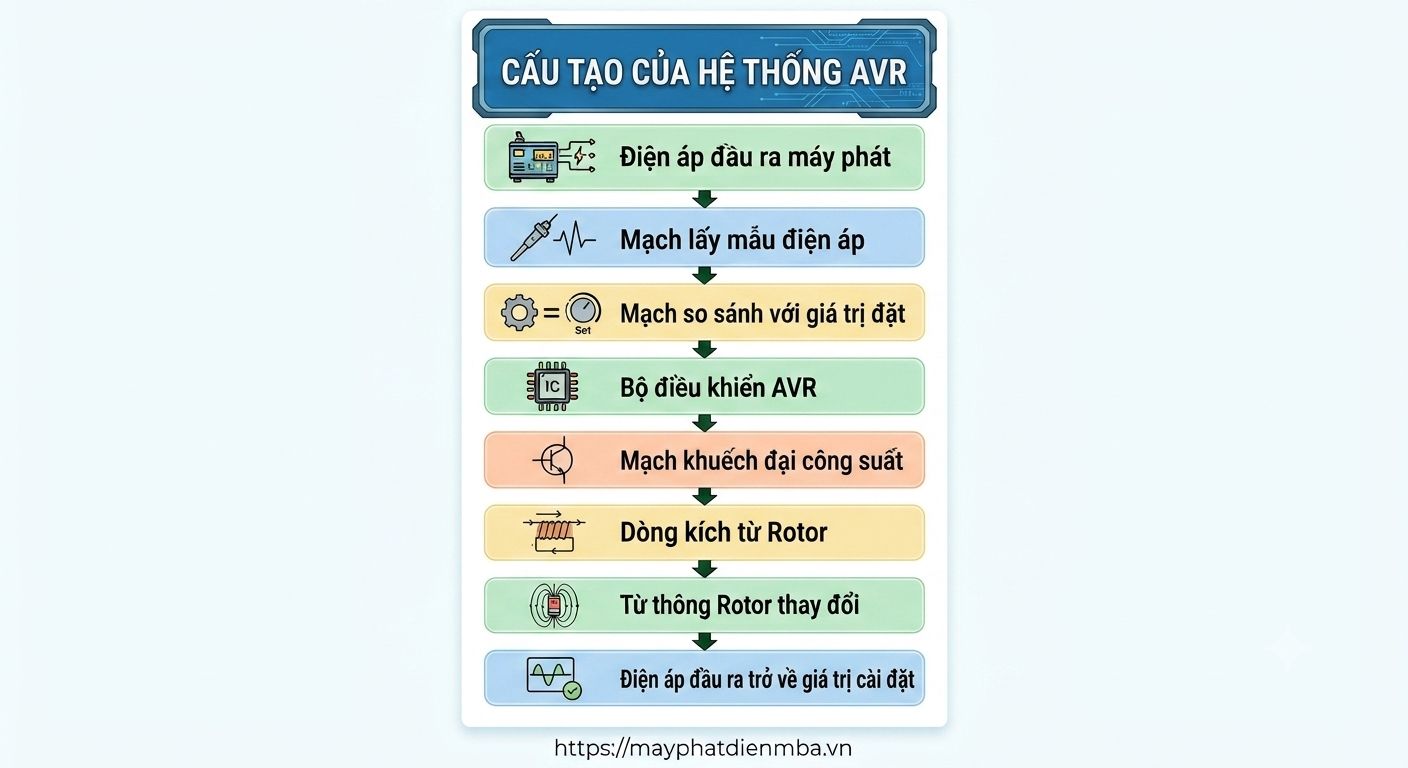

Cấu tạo và nguyên lý hoạt động của hệ thống AVR máy phát điện — Sơ đồ khối mô tả cấu tạo và nguyên lý xử lý tín hiệu của hệ thống AVR máy phát điện.

Các thành phần chính của hệ thống AVR

Thành phần	Chức năng
Mạch lấy mẫu điện áp (Voltage Sensing Circuit)	Thu thập tín hiệu điện áp đầu ra của máy phát để phục vụ quá trình điều khiển.
Giá trị điện áp đặt (Reference Voltage)	Là điện áp mục tiêu mà AVR cần duy trì trong suốt quá trình vận hành.
Mạch so sánh (Comparator)	So sánh điện áp thực tế với giá trị đặt để xác định sai lệch.
Bộ điều khiển AVR	Tính toán mức điều chỉnh dòng kích từ dựa trên độ sai lệch điện áp.
Mạch công suất (Power Amplifier)	Khuếch đại tín hiệu điều khiển và cấp dòng kích từ cho rotor hoặc Exciter.
Hệ thống kích từ (Exciter)	Cung cấp dòng kích từ cho rotor nhằm tạo ra từ trường cần thiết để phát điện.

Lưu ý: Ở các máy phát điện không chổi than (Brushless Generator), AVR thường điều khiển dòng kích từ thông qua Exciter. Trong khi đó, ở các máy phát điện có chổi than, AVR có thể cấp dòng kích từ trực tiếp cho rotor. Sự khác biệt này phụ thuộc vào cấu tạo của từng loại máy phát điện.

IV. Nguyên lý hoạt động của hệ thống AVR

Trong quá trình vận hành, phụ tải của máy phát điện luôn thay đổi. Khi tải tăng hoặc giảm, điện áp đầu ra cũng có xu hướng thay đổi theo. Nhiệm vụ của AVR là liên tục theo dõi điện áp đầu ra, so sánh với giá trị cài đặt (Vset) và tự động điều chỉnh dòng kích từ để đưa điện áp trở về mức ổn định.

Toàn bộ quá trình này diễn ra hoàn toàn tự động và được lặp lại liên tục trong suốt thời gian máy phát điện hoạt động.

1. AVR phản ứng như thế nào khi phụ tải thay đổi?

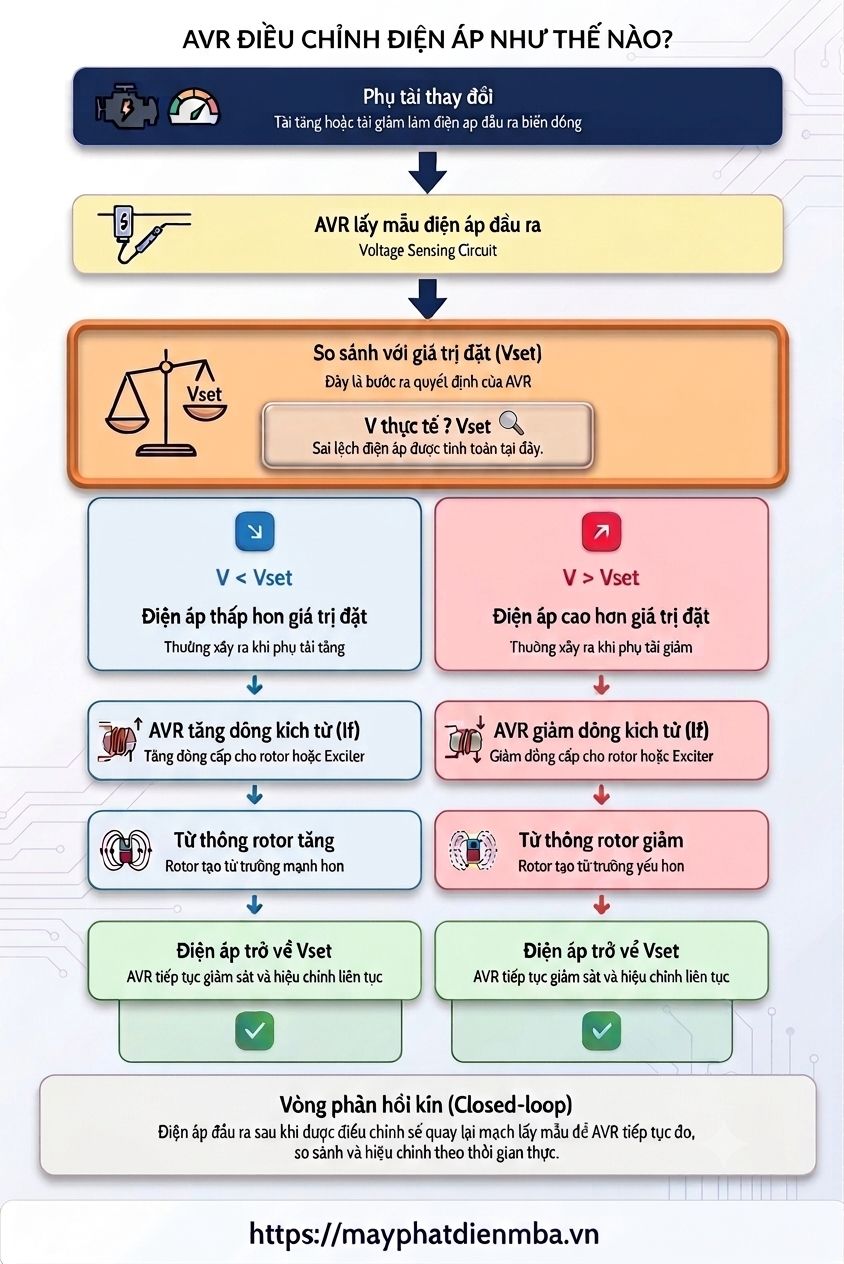

Nguyên lý điều chỉnh điện áp của hệ thống AVR máy phát điện

2. Sau khi từ thông rotor thay đổi, điện áp đầu ra được điều chỉnh như thế nào?

AVR không trực tiếp điều chỉnh điện áp đầu ra mà điều chỉnh dòng kích từ cấp cho rotor. Khi dòng kích từ thay đổi, từ thông rotor cũng thay đổi theo. Trong quá trình rotor quay, từ thông này quét qua các cuộn dây stator và tạo ra suất điện động cảm ứng (EMF) theo nguyên lý cảm ứng điện từ.

Khi AVR tăng dòng kích từ, từ thông rotor mạnh hơn, suất điện động cảm ứng trong stator tăng lên, làm điện áp đầu ra của máy phát tăng dần và trở về giá trị cài đặt (Vset).
Khi AVR giảm dòng kích từ, từ thông rotor yếu đi, suất điện động cảm ứng giảm xuống, khiến điện áp đầu ra giảm về đúng mức cài đặt (Vset).

Sau mỗi lần điều chỉnh, điện áp đầu ra sẽ tiếp tục được mạch lấy mẫu (Voltage Sensing Circuit) đưa về AVR để đo và so sánh với giá trị cài đặt. Chu trình này diễn ra liên tục với tốc độ rất cao, tạo thành vòng điều khiển phản hồi kín (Closed-loop Control), giúp điện áp đầu ra luôn ổn định ngay cả khi phụ tải thay đổi liên tục.

📌 Điểm cần ghi nhớ: AVR không điều khiển trực tiếp điện áp đầu ra mà điều khiển dòng kích từ của rotor. Điện áp đầu ra thay đổi là kết quả của quá trình thay đổi từ thông rotor → suất điện động cảm ứng → điện áp đầu ra.

3. Diễn giải nguyên lý hoạt động của AVR theo từng tình huống

Mặc dù cùng thực hiện một nhiệm vụ là ổn định điện áp, AVR sẽ có cách điều chỉnh khác nhau tùy thuộc vào việc phụ tải tăng hay giảm.

Khi phụ tải tăng	Khi phụ tải giảm
Phụ tải tăng làm điện áp đầu ra có xu hướng giảm.	Phụ tải giảm làm điện áp đầu ra có xu hướng tăng.
AVR phát hiện V < Vset thông qua mạch lấy mẫu điện áp.	AVR phát hiện V > Vset thông qua mạch lấy mẫu điện áp.
AVR tăng dòng kích từ cấp cho rotor.	AVR giảm dòng kích từ cấp cho rotor.
Từ thông rotor tăng.	Từ thông rotor giảm.
Suất điện động cảm ứng trong stator tăng.	Suất điện động cảm ứng trong stator giảm.
Điện áp đầu ra tăng dần và trở về giá trị cài đặt (Vset).	Điện áp đầu ra giảm dần và trở về giá trị cài đặt (Vset).
AVR tiếp tục giám sát và hiệu chỉnh theo thời gian thực.	AVR tiếp tục giám sát và hiệu chỉnh theo thời gian thực.

Qua bảng trên có thể thấy, mặc dù hướng điều chỉnh khác nhau nhưng mục tiêu cuối cùng của AVR luôn giống nhau: duy trì điện áp đầu ra ổn định ở giá trị đã cài đặt.

📌 Nguyên tắc ghi nhớ: Để dễ hình dung nguyên lý làm việc của AVR, bạn chỉ cần ghi nhớ hai chuỗi phản ứng sau:

⬆ Khi phụ tải tăng: Phụ tải tăng → Điện áp giảm → AVR tăng dòng kích từ → Từ thông rotor tăng → Suất điện động tăng → Điện áp phục hồi về Vset

⬇ Khi phụ tải giảm: Phụ tải giảm → Điện áp tăng → AVR giảm dòng kích từ → Từ thông rotor giảm → Suất điện động giảm → Điện áp phục hồi về Vset

Có thể thấy, toàn bộ quá trình điều khiển của AVR đều tuân theo nguyên lý điều khiển phản hồi kín (Closed-loop Control): liên tục đo điện áp đầu ra, so sánh với giá trị cài đặt và điều chỉnh dòng kích từ để giữ điện áp luôn ổn định. Nhờ cơ chế này, máy phát điện vẫn có thể duy trì chất lượng điện áp ngay cả khi phụ tải thay đổi liên tục.

V. AVR và Governor phối hợp với nhau như thế nào?

AVR và Governor đều là các bộ điều khiển tự động, nhưng mỗi hệ thống đảm nhiệm một đại lượng khác nhau. Trong quá trình vận hành, chúng hoạt động song song để duy trì cả điện áp và tần số của máy phát điện.

Hệ thống	Đại lượng điều khiển	Khi tải tăng	Khi tải giảm
Governor	Tốc độ động cơ / Tần số (Hz)	Tăng lượng nhiên liệu để duy trì tốc độ động cơ và giữ ổn định tần số.	Giảm lượng nhiên liệu để tránh động cơ tăng tốc quá mức.
AVR	Điện áp đầu ra (V)	Tăng dòng kích từ để bù sụt áp.	Giảm dòng kích từ để hạn chế điện áp tăng cao.

Có thể hình dung đơn giản:

Governor giữ tần số ổn định bằng cách điều chỉnh tốc độ động cơ.
AVR giữ điện áp ổn định bằng cách điều chỉnh dòng kích từ.

👉 Xem thêm: Governor máy phát điện: Cấu tạo, nguyên lý hoạt động và vai trò trong hòa đồng bộ

Hai hệ thống này hoạt động độc lập nhưng phối hợp chặt chẽ với nhau. Nếu một trong hai hoạt động không chính xác, chất lượng nguồn điện sẽ bị ảnh hưởng và quá trình hòa đồng bộ cũng có thể gặp khó khăn.

📖 Kinh nghiệm hiện trường: Khi gặp hiện tượng điện áp dao động nhưng tần số vẫn ổn định, kỹ thuật viên thường ưu tiên kiểm tra AVR, hệ thống kích từ và mạch đo điện áp. Ngược lại, nếu tần số dao động nhưng điện áp vẫn bình thường, việc kiểm tra sẽ tập trung vào Governor, hệ thống nhiên liệu hoặc cơ cấu điều tốc. Cách tiếp cận này giúp khoanh vùng nguyên nhân nhanh hơn và rút ngắn thời gian xử lý sự cố.
