Khi hệ thống chỉ có một máy phát điện hoạt động độc lập, việc điều khiển và giám sát tương đối đơn giản. Tuy nhiên, trong các nhà máy sản xuất, trung tâm dữ liệu (Data Center), bệnh viện hoặc những công trình có nhiều tổ máy phát điện vận hành song song, quá trình hòa đồng bộ trở nên phức tạp hơn rất nhiều.

Hệ thống không chỉ cần đảm bảo các điều kiện về điện áp, tần số và góc pha trước khi đóng máy cắt, mà còn phải theo dõi trạng thái của từng tổ máy, phân chia tải hợp lý và phản ứng nhanh khi có sự cố. Nếu mọi thao tác đều thực hiện thủ công, nguy cơ xảy ra sai sót sẽ tăng lên, đặc biệt trong các hệ thống yêu cầu độ tin cậy cao.

Đó là lý do PLC (Programmable Logic Controller) và DCS (Distributed Control System) được ứng dụng rộng rãi trong các hệ thống hòa đồng bộ máy phát điện hiện đại. Hai nền tảng điều khiển này đóng vai trò như “bộ não” của hệ thống, giúp thu thập dữ liệu, xử lý logic điều khiển và phối hợp hoạt động của nhiều thiết bị khác nhau để đảm bảo quá trình hòa đồng bộ diễn ra an toàn, chính xác và ổn định.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu PLC và DCS là gì, vai trò của chúng trong hệ thống hòa đồng bộ máy phát điện, cũng như cách các nền tảng điều khiển này kết nối với những thiết bị quan trọng như Governor, AVR hay Auto Synchronizer.

I. PLC là gì?

PLC (Programmable Logic Controller) là bộ điều khiển logic khả trình, được thiết kế để tự động hóa các quy trình điều khiển trong công nghiệp. Thay vì sử dụng các mạch rơle truyền thống với nhiều dây nối và tiếp điểm, PLC cho phép lập trình các thuật toán điều khiển bằng phần mềm, giúp hệ thống linh hoạt hơn và dễ dàng thay đổi khi cần nâng cấp.

Trong lĩnh vực máy phát điện, PLC thường đảm nhận các nhiệm vụ như:

• Khởi động và dừng động cơ diesel theo trình tự cài đặt.
• Thu thập tín hiệu từ các cảm biến và thiết bị đo lường.
• Giám sát các thông số như điện áp, tần số, dòng điện, công suất và trạng thái máy cắt.
• Điều khiển các thiết bị ngoại vi theo chương trình đã lập trình.
• Gửi cảnh báo hoặc kích hoạt các chế độ bảo vệ khi phát hiện bất thường.

Ưu điểm lớn của PLC là khả năng xử lý nhanh, độ tin cậy cao và dễ tích hợp với nhiều thiết bị điều khiển khác nhau. Vì vậy, PLC được sử dụng rộng rãi trong các hệ thống máy phát điện của tòa nhà, bệnh viện, khách sạn, trung tâm dữ liệu và các nhà máy có quy mô vừa và nhỏ.

Đọc thêm: Governor máy phát điện: Cấu tạo và nguyên lý hoạt động để hiểu cách PLC phối hợp điều chỉnh tốc độ động cơ trong quá trình hòa đồng bộ.

II. DCS là gì?

DCS (Distributed Control System) là hệ thống điều khiển phân tán, được phát triển để quản lý các quy trình công nghệ có quy mô lớn và yêu cầu giám sát tập trung.

Khác với PLC thường điều khiển một thiết bị hoặc một khu vực cụ thể, DCS phân chia nhiệm vụ cho nhiều bộ điều khiển đặt tại các vị trí khác nhau trong nhà máy. Tất cả các bộ điều khiển này được kết nối thông qua mạng truyền thông công nghiệp và được giám sát từ phòng điều khiển trung tâm.

Trong hệ thống máy phát điện, DCS có thể thực hiện nhiều chức năng như:

• Điều phối hoạt động của nhiều tổ máy phát điện.
• Thu thập và lưu trữ dữ liệu vận hành theo thời gian thực.
• Quản lý cảnh báo và lịch sử sự cố.
• Giám sát trạng thái của toàn bộ hệ thống điện.
• Kết nối với các nền tảng quản lý năng lượng hoặc SCADA.

Nhờ khả năng mở rộng lớn và quản lý tập trung, DCS thường được ứng dụng trong các nhà máy điện, nhà máy xi măng, hóa chất, dầu khí và những cơ sở công nghiệp có quy mô lớn với nhiều quy trình vận hành đồng thời.

Đọc thêm: SCADA trong hệ thống máy phát điện để tìm hiểu cách dữ liệu từ PLC hoặc DCS được hiển thị và giám sát trên giao diện vận hành.

III. Vai trò của PLC/DCS trong hệ thống hòa đồng bộ máy phát điện

Trong một hệ thống hòa đồng bộ hiện đại, PLC hoặc DCS không trực tiếp tạo ra điện áp hay điều chỉnh tốc độ động cơ. Thay vào đó, chúng đóng vai trò trung tâm điều phối, giúp các thiết bị chuyên dụng phối hợp với nhau theo đúng trình tự và điều kiện vận hành.

Có thể hình dung PLC/DCS giống như “bộ não” của hệ thống. Chúng liên tục thu thập dữ liệu từ các cảm biến, phân tích trạng thái vận hành, đưa ra quyết định theo chương trình đã lập trình và gửi lệnh đến các bộ điều khiển chuyên dụng.

Các thành phần chính mà PLC/DCS thường phối hợp được tóm tắt trong bảng dưới đây:

Điều quan trọng cần lưu ý là PLC/DCS không thay thế các thiết bị chuyên dụng như Governor, AVR hay Auto Synchronizer. Mỗi thiết bị vẫn đảm nhiệm chức năng riêng của mình, còn PLC/DCS đóng vai trò kết nối, điều phối và đảm bảo mọi hoạt động diễn ra đúng trình tự.

Nhờ cơ chế này, hệ thống hòa đồng bộ có thể vận hành ổn định, giảm sai sót do thao tác thủ công và dễ dàng mở rộng khi bổ sung thêm tổ máy hoặc tích hợp với các hệ thống quản lý năng lượng trong tương lai.

💡 Ghi chú kỹ thuật

Một hiểu lầm khá phổ biến là cho rằng PLC có thể tự thực hiện toàn bộ quá trình hòa đồng bộ. Thực tế, PLC chỉ là bộ điều khiển trung tâm. Để hòa đồng bộ thành công, hệ thống vẫn cần sự phối hợp của nhiều thiết bị chuyên dụng như Governor, AVR, Auto Synchronizer, Circuit Breaker và các rơle bảo vệ. Chính sự phối hợp giữa các thành phần này mới tạo nên một hệ thống hòa đồng bộ hoàn chỉnh.

IV. Kiến trúc điều khiển của hệ thống hòa đồng bộ máy phát điện

Trong một hệ thống hòa đồng bộ hiện đại, PLC hoặc DCS không hoạt động độc lập mà đóng vai trò trung tâm điều phối, kết nối và trao đổi dữ liệu với nhiều thiết bị điều khiển khác nhau. Mỗi thiết bị đảm nhiệm một chức năng riêng, nhưng tất cả phải phối hợp nhịp nhàng để đảm bảo quá trình hòa đồng bộ diễn ra an toàn và chính xác.

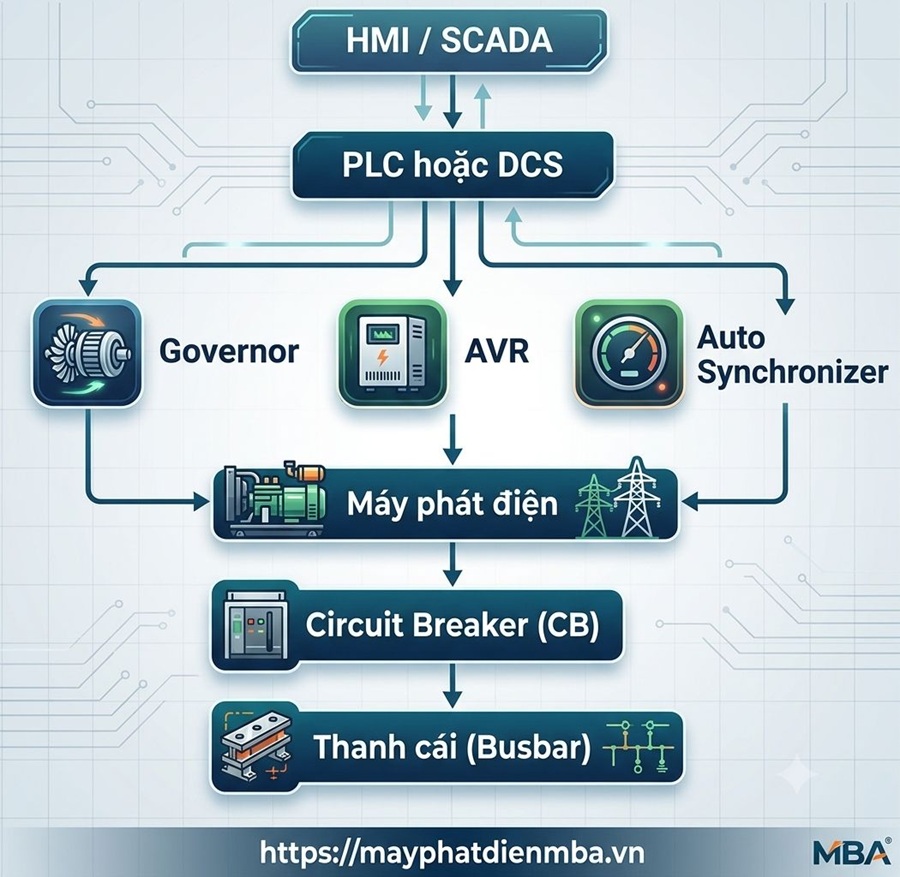

Có thể hình dung kiến trúc điều khiển của hệ thống như sau:

Trong sơ đồ trên, PLC hoặc DCS là trung tâm xử lý, còn các thiết bị khác là những bộ điều khiển hoặc cơ cấu chấp hành thực hiện từng nhiệm vụ chuyên biệt.

Mỗi thành phần đều có vai trò riêng nhưng không thể hoạt động hiệu quả nếu thiếu sự phối hợp của các thành phần còn lại.

V. PLC/DCS phối hợp với các thiết bị như thế nào?

Để hiểu rõ hơn kiến trúc trên, hãy xem vai trò của từng thiết bị trong toàn bộ hệ thống.

1. PLC/DCS – Trung tâm điều phối

PLC hoặc DCS là nơi tiếp nhận tín hiệu từ các cảm biến, xử lý chương trình điều khiển và phát lệnh đến các thiết bị liên quan.

Thay vì trực tiếp điều chỉnh điện áp hoặc tốc độ động cơ, PLC/DCS sẽ:

• Thu thập dữ liệu vận hành.
• Phân tích trạng thái hệ thống.
• Kiểm tra các điều kiện an toàn.
• Gửi lệnh điều khiển theo chương trình đã lập trình.
• Giám sát toàn bộ quá trình hòa đồng bộ và vận hành song song.

Có thể ví PLC/DCS như “bộ não” của hệ thống, nơi mọi quyết định điều khiển đều được thực hiện.

2. Governor – Điều khiển tốc độ động cơ

Governor có nhiệm vụ điều chỉnh lượng nhiên liệu cấp vào động cơ diesel để duy trì tốc độ quay theo giá trị đặt.

Trong quá trình hòa đồng bộ, Governor giúp đưa tần số máy phát điện về gần với tần số của hệ thống điện trước khi đóng máy cắt.

👉 Xem thêm: Governor máy phát điện: Cấu tạo, nguyên lý hoạt động và phương pháp điều khiển.

3. AVR – Điều chỉnh điện áp đầu ra

AVR (Automatic Voltage Regulator) chịu trách nhiệm điều chỉnh dòng kích từ nhằm giữ điện áp đầu ra ổn định.

Khi chuẩn bị hòa đồng bộ, AVR sẽ phối hợp với PLC/DCS để đưa điện áp máy phát điện về gần bằng điện áp của thanh cái.

👉 Xem thêm: Hệ thống AVR máy phát điện: Cấu tạo, nguyên lý hoạt động và các lỗi thường gặp.

4. Auto Synchronizer – Kiểm tra điều kiện hòa đồng bộ

Auto Synchronizer là bộ điều khiển chuyên dụng có nhiệm vụ so sánh:

• Điện áp
• Tần số
• Góc pha

giữa máy phát điện và thanh cái.

Khi tất cả các thông số đều nằm trong giới hạn cho phép, thiết bị sẽ gửi tín hiệu xác nhận để PLC/DCS thực hiện bước tiếp theo.

👉 Xem thêm: Auto Synchronizer là gì? Cấu tạo và nguyên lý hoạt động.

5. Circuit Breaker – Thực hiện thao tác đóng nguồn

Circuit Breaker (CB) là thiết bị trực tiếp kết nối máy phát điện với hệ thống điện.

Sau khi nhận lệnh từ PLC/DCS và khi các điều kiện hòa đồng bộ đã được xác nhận, CB sẽ đóng để đưa máy phát điện vào vận hành song song với các nguồn điện khác.

6. HMI/SCADA – Giao diện giám sát và vận hành

Bên cạnh các thiết bị điều khiển, hầu hết hệ thống hiện đại đều được tích hợp HMI hoặc SCADA để hỗ trợ giám sát.

Thông qua giao diện này, người vận hành có thể:

• Theo dõi trạng thái của từng tổ máy.
• Quan sát điện áp, tần số, công suất và các thông số vận hành.
• Nhận cảnh báo khi xảy ra bất thường.
• Điều khiển hệ thống theo quyền được phân cấp.

Điều này giúp việc quản lý hệ thống trở nên trực quan và thuận tiện hơn, đặc biệt đối với các nhà máy có nhiều tổ máy phát điện.

👉 Xem thêm: SCADA trong hệ thống máy phát điện: Vai trò và ứng dụng thực tế.

VI. PLC/DCS giao tiếp với các thiết bị như thế nào?

Để điều phối toàn bộ hệ thống, PLC hoặc DCS phải liên tục trao đổi dữ liệu với nhiều thiết bị và cảm biến khác nhau.

Có thể chia các luồng tín hiệu thành ba nhóm chính.

1. Nhận tín hiệu từ hiện trường

PLC/DCS thu thập dữ liệu từ:

• Máy biến điện áp (PT/VT).
• Máy biến dòng (CT).
• Cảm biến tốc độ động cơ.
• Cảm biến áp suất dầu.
• Cảm biến nhiệt độ nước làm mát.
• Tiếp điểm trạng thái của Circuit Breaker.
• Các rơle bảo vệ.

Những tín hiệu này giúp hệ thống luôn cập nhật chính xác tình trạng vận hành của máy phát điện

2. Gửi lệnh điều khiển

Sau khi xử lý dữ liệu, PLC/DCS phát lệnh đến:

• Governor để điều chỉnh tốc độ động cơ.
• AVR để điều chỉnh điện áp.
• Circuit Breaker để đóng hoặc cắt nguồn.
• Các thiết bị cảnh báo và bảo vệ khi cần thiết.

Quá trình này được thực hiện hoàn toàn tự động theo chương trình điều khiển đã được thiết kế.

3. Trao đổi dữ liệu với hệ thống giám sát

Ngoài việc điều khiển hiện trường, PLC/DCS còn truyền dữ liệu đến:

• HMI.
• SCADA.
• Hệ thống quản lý năng lượng (EMS).
• Phần mềm giám sát của nhà máy.

Thông qua các giao thức truyền thông công nghiệp như Modbus RTU, Modbus TCP, PROFINET, PROFIBUS hoặc EtherNet/IP, toàn bộ dữ liệu vận hành có thể được theo dõi và lưu trữ theo thời gian thực.

👉 Xem thêm: Các giao thức truyền thông trong hệ thống điều khiển máy phát điện.
