Nguyên lý hòa đồng bộ hai máy phát điện Diesel

10:45 - 22/07/2026 0

I. Hòa đồng bộ máy phát điện là gì?

Hòa đồng bộ (Generator Synchronization) là quá trình kết nối hai hoặc nhiều máy phát điện vào cùng một thanh cái (Busbar) để chúng cùng cấp điện cho một tải hoặc một hệ thống điện.

Trong quá trình này, máy phát điện chuẩn bị được đóng vào hệ thống phải có các thông số điện gần như giống hoàn toàn với hệ thống đang vận hành. Nếu không đáp ứng các điều kiện đồng bộ, việc đóng máy cắt có thể tạo ra dòng điện xung kích rất lớn, gây hư hỏng máy phát, động cơ diesel, máy cắt hoặc làm mất ổn định toàn bộ hệ thống điện.

II. Vì sao phải hòa đồng bộ hai máy phát điện?

Trong thực tế, việc hòa đồng bộ được áp dụng khi:

Tăng công suất cấp điện cho tải lớn.
Chia tải giữa nhiều máy phát.
Dự phòng khi một máy cần bảo trì.
Đảm bảo cấp điện liên tục.
Giảm mức tiêu hao nhiên liệu bằng cách vận hành số lượng máy phù hợp với tải.

Ví dụ, thay vì sử dụng một máy phát 1000 kVA ở mức tải thấp, doanh nghiệp có thể vận hành hai máy 500 kVA song song. Khi phụ tải giảm, chỉ cần dừng một máy để máy còn lại làm việc gần vùng tải tối ưu, giúp tiết kiệm nhiên liệu và giảm hao mòn.

III. Nguyên lý hòa đồng bộ hai máy phát điện

Bản chất của hòa đồng bộ là đưa điện áp của máy phát sắp hòa “khớp” với điện áp của hệ thống đang mang tải trước khi đóng máy cắt.

Có thể hình dung như hai bánh răng đang quay: nếu cùng tốc độ và đúng vị trí, chúng sẽ ăn khớp nhẹ nhàng; nếu lệch tốc độ hoặc lệch vị trí, va chạm sẽ rất mạnh. Với máy phát điện cũng vậy: nếu các đại lượng điện không đồng bộ, dòng điện cân bằng rất lớn sẽ xuất hiện ngay khi đóng máy cắt.

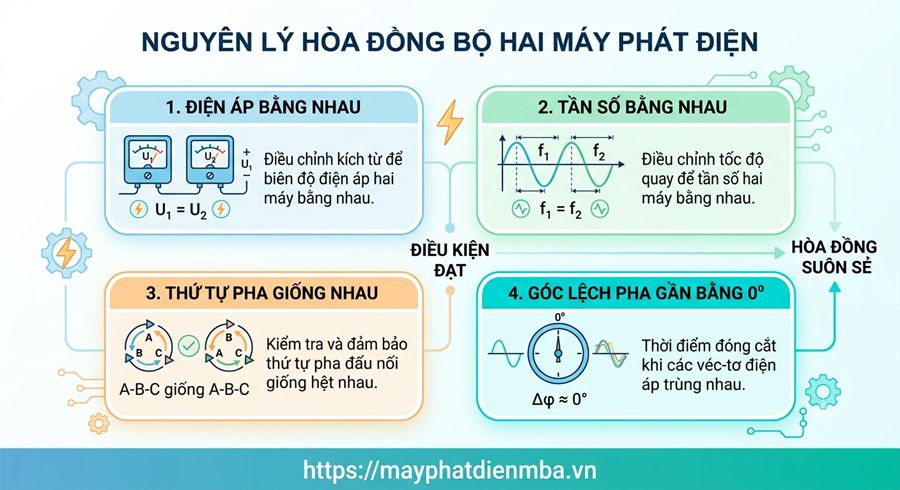

Nguyên lý hòa đồng bộ 2 máy phát điện

Để hai máy phát làm việc song song ổn định, cần đồng thời đáp ứng bốn điều kiện kỹ thuật sau.

Điện áp bằng nhau

Điện áp đầu cực của máy phát chuẩn bị hòa phải xấp xỉ điện áp của thanh cái.

Ví dụ:

Busbar: 400 V
Máy phát: khoảng 395–405 V

Nếu điện áp chênh lệch quá lớn:

Xuất hiện dòng cân bằng lớn ngay sau khi đóng máy cắt.
Gây quá tải cuộn dây stato.
Làm giảm tuổi thọ AVR và các thiết bị điện.

Việc hiệu chỉnh điện áp thường được thực hiện thông qua AVR (Automatic Voltage Regulator).

Tần số bằng nhau

Tần số của hai nguồn phải gần như bằng nhau.

Ví dụ:

Busbar: 50 Hz
Máy phát: khoảng 49,8–50,2 Hz trước thời điểm hòa (tùy tiêu chuẩn và bộ hòa đồng bộ).

Nếu tần số khác nhau, góc pha sẽ liên tục thay đổi, khiến thời điểm đóng máy cắt khó chính xác và dễ gây sốc điện.

Tần số được điều chỉnh thông qua Governor của động cơ diesel.

Thứ tự pha giống nhau

Hai máy phát phải có cùng thứ tự pha:

A – B – C
hoặc L1 – L2 – L3

Nếu một máy có thứ tự pha ngược, khi đóng vào hệ thống sẽ xảy ra hiện tượng gần như ngắn mạch giữa các pha, gây hư hỏng nghiêm trọng.

Thông thường, thứ tự pha được kiểm tra bằng đồng hồ kiểm tra thứ tự pha (Phase Sequence Meter) trong quá trình lắp đặt hoặc sau khi bảo trì.

Góc lệch pha gần bằng 0°

Đây là điều kiện quan trọng nhất.

Tại thời điểm đóng máy cắt:

Hai điện áp phải cùng pha hoặc lệch rất nhỏ (gần 0°).

Nếu góc lệch pha lớn:

Xuất hiện mô-men xoắn điện từ đột ngột lên trục động cơ.
Dòng điện xung kích rất lớn.
Có thể làm cong trục, hỏng khớp nối hoặc tác động bảo vệ.

Trong thực tế, người vận hành sử dụng đồng hồ Synchroscope hoặc đèn hòa đồng bộ để xác định thời điểm đóng máy cắt phù hợp. Các hệ thống hiện đại thường dùng bộ hòa đồng bộ tự động (Auto Synchronizer) để theo dõi điện áp, tần số và góc pha, sau đó phát lệnh đóng máy cắt đúng thời điểm.

IV. Sau khi hòa đồng bộ, tải được chia như thế nào?

Sau khi đóng thành công, hai máy phát sẽ cùng cấp điện cho hệ thống.

Việc chia tải phụ thuộc vào hai hệ thống điều khiển chính:

Governor quyết định chia công suất tác dụng (kW) bằng cách điều chỉnh nhiên liệu và tốc độ động cơ.
AVR quyết định chia công suất phản kháng (kVAr) bằng cách điều chỉnh dòng kích từ và điện áp đầu cực.

Nếu một trong hai hệ thống được hiệu chỉnh không phù hợp, tải có thể phân bố không đều, dẫn đến một máy quá tải trong khi máy còn lại làm việc dưới tải.

V. Điều gì xảy ra nếu hòa sai đồng bộ?

Việc hòa sai đồng bộ có thể gây ra nhiều hậu quả nghiêm trọng:

Dòng điện xung kích rất lớn.
Sốc cơ học lên trục động cơ và khớp nối.
Rung lắc mạnh của tổ máy.
Cháy cuộn dây máy phát.
Hư hỏng AVR hoặc bộ kích từ.
Máy cắt bị hàn dính tiếp điểm.
Tác động các rơle bảo vệ.
Mất điện toàn bộ hệ thống trong trường hợp nghiêm trọng.

Vì vậy, trong các hệ thống công suất lớn, thao tác hòa đồng bộ thường được thực hiện bằng bộ điều khiển tự động thay vì hoàn toàn dựa vào thao tác thủ công.

VI. Kết luận

Hòa đồng bộ hai máy phát điện là quá trình đưa một máy phát mới vào làm việc song song với hệ thống đang vận hành bằng cách đảm bảo điện áp, tần số, thứ tự pha và góc pha đều phù hợp tại thời điểm đóng máy cắt. Thực hiện đúng quy trình giúp các máy phát chia tải ổn định, nâng cao độ tin cậy của hệ thống điện và hạn chế rủi ro hư hỏng thiết bị.
