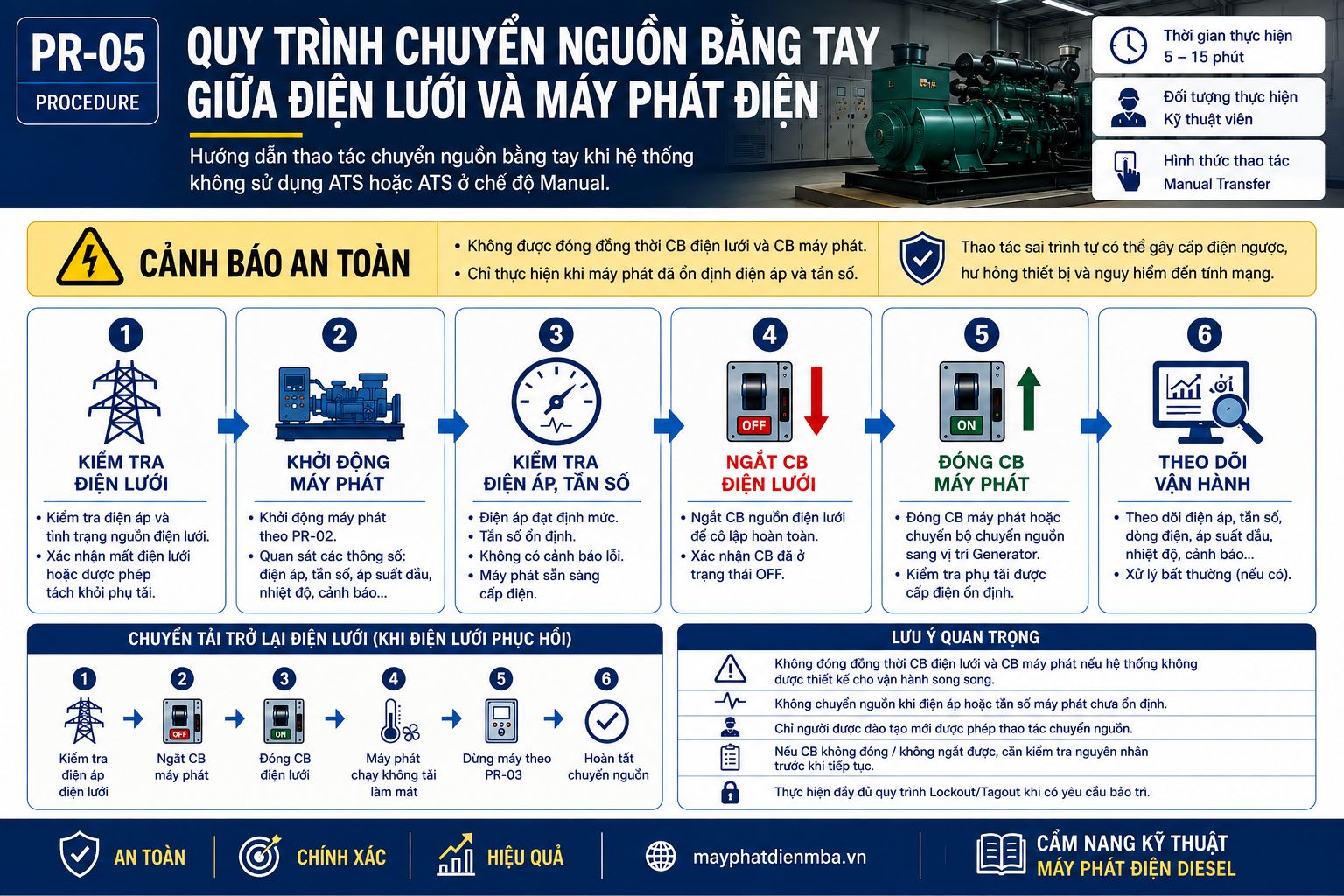

PR-05 | QUY TRÌNH CHUYỂN NGUỒN BẰNG TAY GIỮA ĐIỆN LƯỚI VÀ MÁY PHÁT ĐIỆN

I. Giới thiệu

Trong một số trường hợp như hệ thống không được trang bị ATS, ATS gặp sự cố, tủ chuyển nguồn đang ở chế độ Manual hoặc cần chạy thử, bảo trì hệ thống, người vận hành phải thực hiện chuyển nguồn bằng tay giữa điện lưới và máy phát điện.

Khác với chế độ tự động, mọi thao tác đóng và ngắt nguồn đều do người vận hành thực hiện. Vì vậy, việc tuân thủ đúng trình tự là rất quan trọng để đảm bảo an toàn cho con người, tránh hư hỏng thiết bị và ngăn ngừa nguy cơ cấp điện đồng thời từ hai nguồn.

⚠ Lưu ý an toàn: Quy trình dưới đây chỉ áp dụng cho các hệ thống được thiết kế cho phép chuyển nguồn bằng tay. Người thực hiện phải được đào tạo và tuân thủ đầy đủ các quy định an toàn điện của đơn vị.

II. Khi nào cần chuyển nguồn bằng tay?

Việc chuyển nguồn bằng tay thường được áp dụng trong các trường hợp sau:

Hệ thống không sử dụng tủ ATS.
Tủ ATS chuyển sang chế độ Manual để bảo trì hoặc kiểm tra.
ATS gặp sự cố và không thể chuyển nguồn tự động.
Chạy thử máy phát điện theo kế hoạch định kỳ.
Xử lý sự cố trong quá trình vận hành.

III. Điều kiện trước khi thực hiện

Trước khi thao tác, cần xác nhận các điều kiện sau:

□ Máy phát điện đã được khởi động thành công.
□ Điện áp đầu ra đạt giá trị định mức.
□ Tần số ổn định.
□ Không có cảnh báo hoặc lỗi đang hoạt động.
□ Đã xác nhận nguồn điện lưới mất điện hoặc được phép tách khỏi phụ tải.
□ Người vận hành đã hiểu rõ trình tự đóng, ngắt các CB nguồn.

❌ Không được thực hiện chuyển nguồn khi máy phát chưa ổn định hoặc chưa xác định rõ trạng thái của nguồn điện lưới.

IV. Quy trình chuyển nguồn bằng tay từ điện lưới sang máy phát điện

Bước 1. Xác nhận tình trạng nguồn điện lưới

Kiểm tra điện áp và tình trạng hoạt động của nguồn điện lưới để xác nhận việc chuyển nguồn là cần thiết.

Nếu điện lưới vẫn còn hoạt động bình thường, chỉ chuyển nguồn khi có yêu cầu vận hành hoặc bảo trì đã được phê duyệt.

Bước 2. Khởi động máy phát điện

Thực hiện theo đúng PR-02 – Quy trình khởi động máy phát điện Diesel.

Quan sát các thông số:

Điện áp.
Tần số.
Áp suất dầu.
Nhiệt độ nước làm mát.
Các cảnh báo trên bảng điều khiển.

Chỉ tiếp tục bước tiếp theo khi máy phát đã vận hành ổn định.

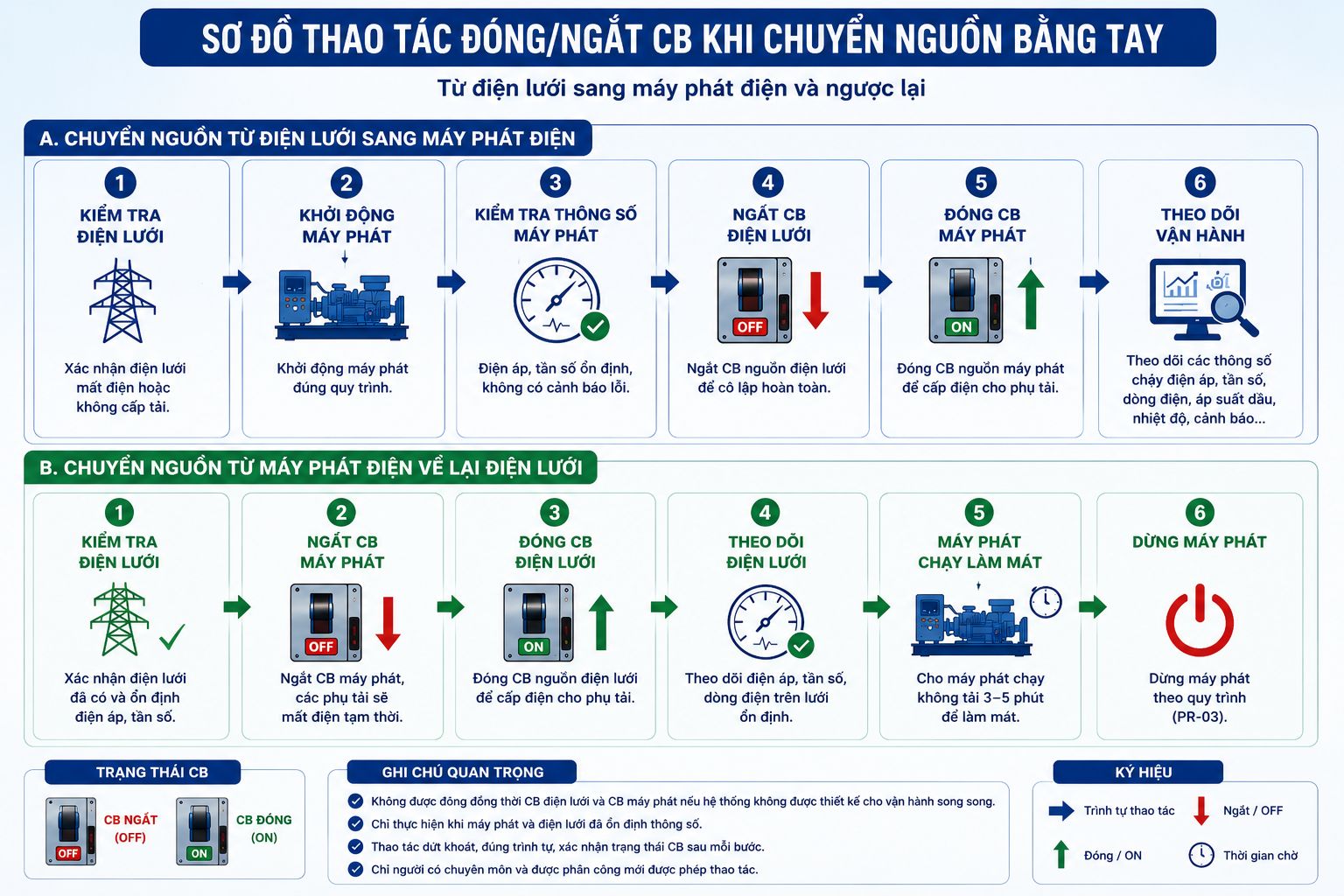

chuyển nguồn bằng tay giữa máy phát điện và điện lưới

Bước 3. Ngắt CB nguồn điện lưới

Ngắt CB hoặc bộ chuyển nguồn phía điện lưới để cô lập hoàn toàn nguồn điện trước khi đóng nguồn máy phát.

Sau khi thao tác, cần xác nhận CB đã ở đúng trạng thái ngắt.

⚠ Không được đóng CB máy phát khi CB điện lưới vẫn đang ở trạng thái đóng nếu hệ thống không được thiết kế cho vận hành song song.

Bước 4. Đóng CB nguồn máy phát

Đóng CB máy phát hoặc chuyển bộ chuyển nguồn sang vị trí Generator.

Quan sát phụ tải sau khi được cấp điện:

Điện áp ổn định.
Không có hiện tượng quá tải.
Không xuất hiện cảnh báo bất thường.

Bước 5. Theo dõi hệ thống sau khi chuyển nguồn

Sau khi chuyển nguồn thành công, tiếp tục theo dõi:

Điện áp đầu ra.
Tần số.
Dòng điện các pha.
Áp suất dầu.
Nhiệt độ nước làm mát.
Tiếng ồn hoặc rung động bất thường.

Nếu phát hiện bất kỳ dấu hiệu bất thường nào, cần xử lý trước khi tiếp tục vận hành.

V. Quy trình chuyển tải trở lại điện lưới

Khi điện lưới phục hồi và đủ điều kiện cấp điện, thực hiện theo trình tự:

Kiểm tra điện áp nguồn lưới.
Ngắt CB máy phát điện.
Đóng CB nguồn điện lưới.
Để máy phát chạy không tải trong thời gian làm mát theo khuyến cáo của nhà sản xuất.
Thực hiện PR-03 – Quy trình dừng máy phát điện Diesel.

Những lưu ý quan trọng

Không đóng đồng thời CB điện lưới và CB máy phát nếu hệ thống không hỗ trợ vận hành song song.
Không chuyển nguồn khi điện áp hoặc tần số máy phát chưa ổn định.
Chỉ người được đào tạo mới được phép thao tác chuyển nguồn.
Nếu CB không đóng hoặc không ngắt được, cần dừng thao tác và kiểm tra nguyên nhân trước khi tiếp tục.
Thực hiện đầy đủ quy trình Lockout/Tagout khi có yêu cầu bảo trì.

Câu hỏi thường gặp (FAQ)

1. Có thể chuyển nguồn bằng tay khi máy phát vừa khởi động không?

Không. Chỉ nên chuyển tải khi điện áp, tần số và các thông số vận hành đã ổn định.

2. Có cần cắt toàn bộ phụ tải trước khi chuyển nguồn không?

Điều này phụ thuộc vào thiết kế của hệ thống. Với một số phụ tải quan trọng, cần tuân thủ quy trình vận hành riêng của đơn vị.

3. Chuyển nguồn bằng tay có làm gián đoạn việc cấp điện không?

Có. Khác với hệ thống ATS, việc chuyển nguồn bằng tay thường gây ra một khoảng thời gian mất điện ngắn trong quá trình thao tác.

4. Chuyển nguồn bằng tay khác gì với chuyển nguồn tự động bằng ATS?

Ở chế độ tự động, ATS sẽ tự động phát hiện mất điện lưới, khởi động máy phát và chuyển tải theo trình tự đã cài đặt. Trong khi đó, chuyển nguồn bằng tay yêu cầu người vận hành trực tiếp thực hiện từng bước đóng và ngắt nguồn.
