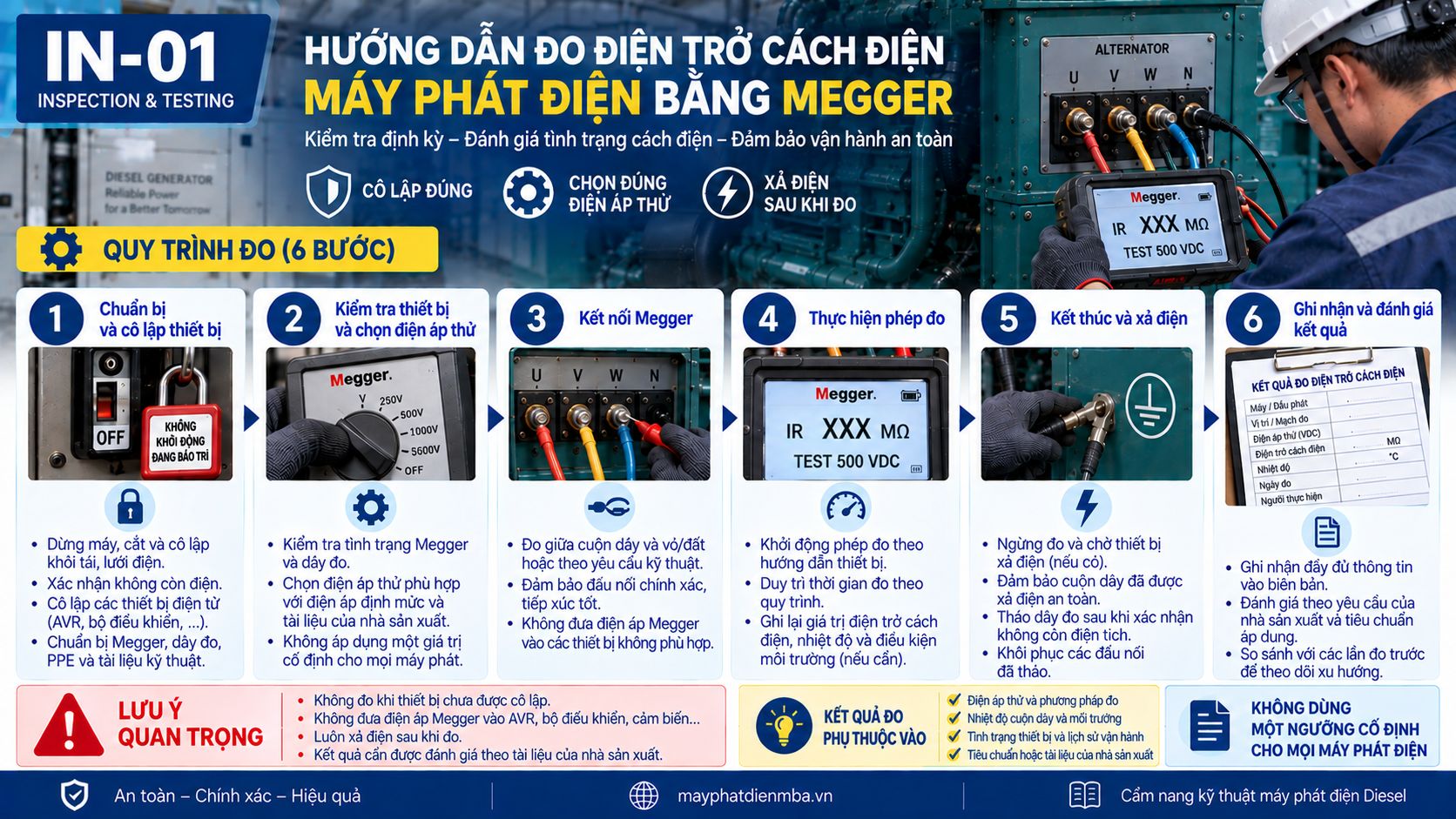

IN-01 | HƯỚNG DẪN ĐO ĐIỆN TRỞ CÁCH ĐIỆN MÁY PHÁT ĐIỆN BẰNG MEGGER

Điện trở cách điện là một trong những thông số quan trọng để đánh giá tình trạng cách điện của cuộn dây máy phát điện. Độ ẩm, bụi bẩn, dầu, lão hóa vật liệu hoặc hư hỏng cách điện có thể làm giá trị điện trở suy giảm và làm tăng nguy cơ rò điện, chạm đất hoặc sự cố cuộn dây.

Đo bằng Megger – máy đo điện trở cách điện giúp kỹ thuật viên kiểm tra tình trạng cách điện trước khi đưa máy vào vận hành hoặc khi cần đánh giá tình trạng đầu phát.

🔐 🔗 Điểm kiểm soát trọng yếu:
CÔ LẬP ĐÚNG – CHỌN ĐÚNG ĐIỆN ÁP THỬ – XẢ ĐIỆN SAU KHI ĐO

1. Khi nào cần đo điện trở cách điện?

Nên thực hiện khi:

• Kiểm tra, bảo trì máy phát điện định kỳ.
• Máy để lâu ngày không vận hành.
• Máy làm việc trong môi trường ẩm hoặc nhiều bụi.
• Sau khi vệ sinh, sấy hoặc sửa chữa đầu phát.
• Nghi ngờ cách điện cuộn dây suy giảm.
• Trước khi đưa máy trở lại vận hành sau thời gian dài lưu kho.
• Cần đánh giá tình trạng cách điện để phục vụ bảo trì hoặc xử lý sự cố.

Kết quả đo có giá trị hơn khi được ghi nhận và so sánh theo thời gian, thay vì chỉ dựa vào một lần đo đơn lẻ.

2. Chuẩn bị trước khi đo

Chuẩn bị:

• Máy đo điện trở cách điện (Megger) phù hợp.
• Que đo và dây đo còn tốt.
• Dụng cụ cô lập đấu nối khi cần.
• Thiết bị đo nhiệt độ/môi trường nếu quy trình đánh giá yêu cầu.
• PPE và dụng cụ an toàn điện phù hợp.
• Sơ đồ đấu dây hoặc tài liệu kỹ thuật của đầu phát.

Trước khi đo, cần xác định rõ:

Đối tượng cần đo → Điện áp thử → Điểm đấu Megger → Tiêu chí đánh giá

Không nên chọn điện áp thử chỉ dựa vào thói quen. Điện áp thử phải phù hợp với điện áp định mức, đối tượng đo và hướng dẫn của nhà sản xuất hoặc tiêu chuẩn/quy trình đang áp dụng.

3. Đảm bảo an toàn và cô lập thiết bị

Đây là bước đặc biệt quan trọng trước khi sử dụng Megger.

• Dừng máy và ngăn khởi động ngoài ý muốn.
• Cắt và cô lập đầu phát khỏi tải, lưới điện và các nguồn điện liên quan.
• Xác nhận thiết bị không còn điện trước khi thao tác.
• Xác định và cô lập các thiết bị điện tử có thể bị ảnh hưởng bởi điện áp thử.
• Thực hiện đấu nối theo sơ đồ và tài liệu kỹ thuật của đầu phát.

⛔ Không đưa điện áp Megger vào AVR, bộ điều khiển, cảm biến hoặc các mạch điện tử không được thiết kế để chịu điện áp thử.

Lưu ý: Megger không phải đồng hồ VOM thông thường. Điện áp thử của nó có thể gây hư hỏng thiết bị điện tử nếu đấu sai.

👉 Xem thêm: PR-03 – Quy trình dừng máy phát điện đúng cách

4. Quy trình đo điện trở cách điện

Bước 1 – Kiểm tra và cô lập mạch cần đo

Xác định chính xác cuộn dây hoặc mạch cần kiểm tra.

Kiểm tra sơ đồ đấu dây và cô lập các thành phần cần thiết để phép đo phản ánh đúng đối tượng cần đánh giá, đồng thời không đưa điện áp thử vào thiết bị không phù hợp.

Bước 2 – Kiểm tra Megger và dây đo

Trước khi kết nối:

• Kiểm tra tình trạng thiết bị.
• Kiểm tra dây và đầu que đo.
• Xác nhận pin/nguồn của thiết bị nếu sử dụng Megger điện tử.
• Chọn chức năng và dải đo phù hợp.

Thực hiện kiểm tra thiết bị theo hướng dẫn của nhà sản xuất Megger trước khi đo thực tế.

Bước 3 – Chọn điện áp thử

Chọn điện áp thử theo:

• Điện áp định mức của máy phát.
• Loại cuộn dây và đối tượng cần đo.
• Tài liệu của nhà sản xuất đầu phát.
• Tiêu chuẩn hoặc quy trình kỹ thuật đang áp dụng.

Bước 4 – Kết nối Megger

Tùy mục đích kiểm tra, phép đo thường được thực hiện giữa:

Cuộn dây ↔ Đất/vỏ

hoặc giữa các mạch/cuộn dây khi tài liệu kỹ thuật yêu cầu.

Đảm bảo đầu đo tiếp xúc tốt và khu vực đo an toàn trước khi bắt đầu phép thử.

Bước 5 – Thực hiện phép đo và ghi nhận kết quả

Khởi động phép đo theo hướng dẫn của thiết bị.

Trong quá trình đo:

• Không chạm vào đầu cực hoặc dây đo.
• Duy trì phép đo trong khoảng thời gian theo quy trình áp dụng.
• Ghi lại giá trị điện trở cách điện.
• Ghi nhận nhiệt độ và điều kiện môi trường nếu cần cho việc đánh giá.

Nếu quy trình yêu cầu giá trị tại một thời điểm cụ thể, phải sử dụng cùng phương pháp và cùng thời điểm đọc khi so sánh giữa các lần kiểm tra.

Bước 6 – Kết thúc phép đo và xả điện

Sau khi kết thúc:

• Ngừng cấp điện áp thử.
• Chờ thiết bị thực hiện chức năng discharge nếu có.
• Đảm bảo cuộn dây đã được xả điện an toàn trước khi tháo dây đo hoặc chạm vào đầu cực.
• Khôi phục các đấu nối đã tháo sau khi hoàn tất toàn bộ công việc.

⛔ Không bỏ qua bước xả điện.
Cuộn dây có thể tích điện trong quá trình thử cách điện và vẫn còn điện áp sau khi phép đo kết thúc.

5. Ghi nhận và đánh giá kết quả

Nên ghi lại tối thiểu:

⛔ Không nên đánh giá đạt/không đạt chỉ bằng một ngưỡng MΩ chung cho mọi máy phát điện.

✅ Giá trị cần được xem xét dựa trên:

Yêu cầu nhà sản xuất + tiêu chuẩn áp dụng + nhiệt độ cuộn dây + lịch sử kết quả đo + xu hướng thay đổi.

Ví dụ, một giá trị vẫn nằm trên giới hạn tối thiểu nhưng giảm đáng kể so với các lần đo trước trong cùng điều kiện vẫn là dấu hiệu đáng để kiểm tra.

6. Khi điện trở cách điện thấp

Không nên kết luận ngay rằng cuộn dây đã hỏng.

Kiểm tra theo hướng:

Điều kiện đo → Độ ẩm → Bụi bẩn/dầu → Đầu nối & dây dẫn → Cuộn dây → Hư hỏng cách điện

Nếu nguyên nhân liên quan đến độ ẩm hoặc nhiễm bẩn, cần thực hiện biện pháp vệ sinh/sấy phù hợp rồi đo lại trước khi đưa ra kết luận.

👉 Xem thêm: Cách khắc phục điện trở cách điện giữa pha và vỏ máy phát điện thấp (đang cập nhật)

7. Checklist trước khi kết thúc

☐ Máy đã được dừng và cô lập an toàn
☐ Không còn nguồn điện tại đối tượng đo
☐ Các thiết bị điện tử cần thiết đã được cô lập
☐ Điện áp thử phù hợp
☐ Điểm đấu Megger chính xác
☐ Không chạm vào mạch trong quá trình thử
☐ Kết quả đo được ghi nhận đầy đủ
☐ Cuộn dây đã được xả điện sau phép đo
☐ Các đấu nối được khôi phục đúng trạng thái
