Đồng hồ Synchroscope: Cấu tạo, nguyên lý hoạt động và cách sử dụng khi hòa đồng bộ máy phát điện

14:29 - 25/07/2026 0

Đồng hồ Synchroscope là gì?

Trong hệ thống điện có từ hai máy phát điện trở lên hoặc khi cần hòa máy phát vào lưới điện quốc gia, việc đóng máy cắt không thể thực hiện một cách tùy ý. Nếu đóng sai thời điểm, dòng điện xung kích rất lớn có thể xuất hiện, gây hư hỏng máy phát, máy cắt và các thiết bị liên quan.

Để đảm bảo việc hòa đồng bộ diễn ra an toàn, người vận hành cần xác định chính xác mối quan hệ giữa:

Điện áp
Tần số
Góc lệch pha

Một trong những thiết bị hỗ trợ hiệu quả nhất cho công việc này là đồng hồ Synchroscope (đồng hồ hòa đồng bộ).

Khác với phương pháp ba bóng đèn vốn dựa trên quan sát độ sáng của bóng đèn, Synchroscope cho phép người vận hành theo dõi trực quan sự chênh lệch tần số và góc pha, giúp thao tác chính xác và chuyên nghiệp hơn.

Đồng hồ Synchroscope dùng để làm gì?

Synchroscope được sử dụng để xác định:

Máy phát đã đồng bộ với lưới điện hay chưa.
Máy phát đang chạy nhanh hơn hay chậm hơn lưới.
Thời điểm thích hợp để đóng máy cắt.

Nhờ đó giúp:

Tránh dòng điện xung kích lớn.
Hạn chế va đập mô-men cơ học lên trục máy.
Giảm nguy cơ sập điện áp.
Bảo vệ máy phát và toàn bộ hệ thống điện.

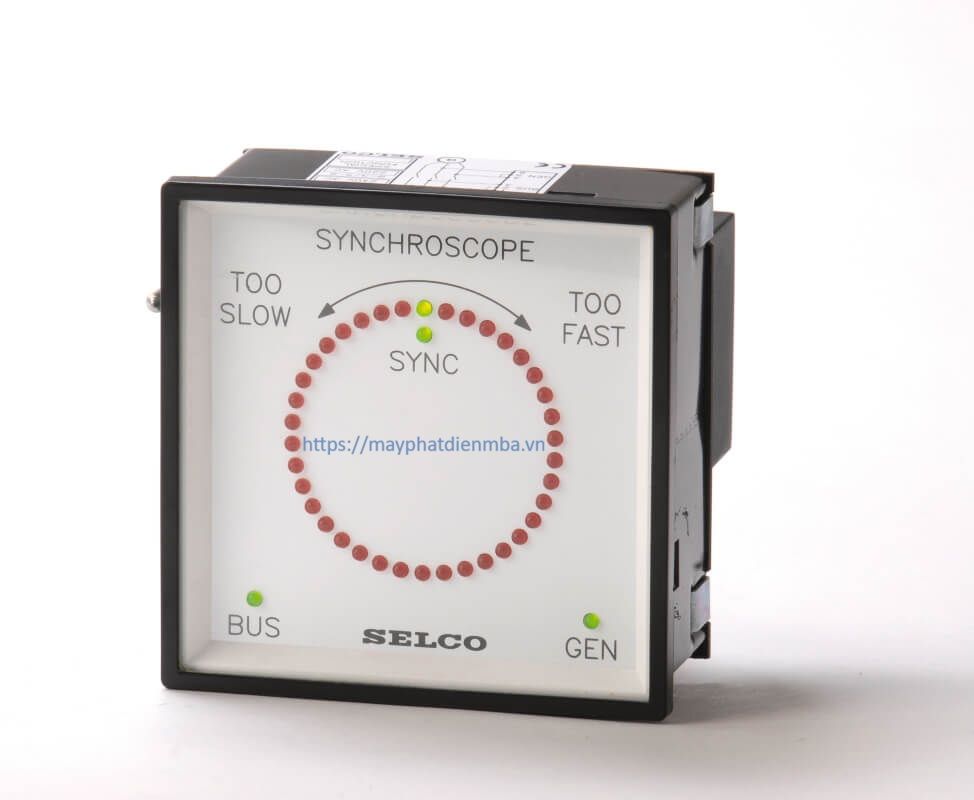

Cấu tạo của đồng hồ Synchroscope

Mặc dù có nhiều chủng loại khác nhau, hầu hết Synchroscope đều gồm các bộ phận chính sau.

Kim chỉ thị

Đây là bộ phận dễ nhận biết nhất.

Kim quay quanh mặt đồng hồ để thể hiện:

tốc độ lệch tần số
chiều lệch tần số
vị trí lệch pha

Vạch chỉ vị trí đồng bộ

Trên mặt đồng hồ luôn có vị trí:

12 giờ

hoặc

SYNC

Đây là thời điểm hai nguồn điện gần như cùng pha.

Nếu các điều kiện khác cũng đạt yêu cầu thì đây chính là thời điểm đóng máy cắt.

Thang chỉ chiều quay

Thông thường mặt đồng hồ sẽ ghi:

FAST

và

SLOW

hoặc

FAST – SLOW

Ý nghĩa:

FAST: Máy phát quay nhanh hơn lưới.
SLOW: Máy phát quay chậm hơn lưới.

Mạch so sánh điện áp

Bên trong đồng hồ có mạch điện dùng để so sánh:

điện áp máy phát
điện áp lưới

Qua đó tạo ra tín hiệu làm quay kim theo đúng mức chênh lệch tần số.

Nguyên lý hoạt động của Synchroscope

Synchroscope hoạt động dựa trên sự khác biệt giữa hai tần số.

Nếu:

Tần số máy phát = Tần số lưới

Kim sẽ đứng yên.

Nếu:

Máy phát nhanh hơn lưới

Kim sẽ quay theo chiều FAST.

Nếu:

Máy phát chậm hơn lưới

Kim sẽ quay theo chiều SLOW.

Đặc biệt:

Tốc độ quay của kim tỷ lệ với độ chênh lệch tần số.

Ví dụ:

Chênh lệch tần số	Biểu hiện của kim
0,01 Hz	Quay rất chậm
0,05 Hz	Quay chậm
0,2 Hz	Quay nhanh
>0,5 Hz	Quay rất nhanh, không nên hòa

Điều này giúp người vận hành dễ dàng điều chỉnh tốc độ động cơ diesel để đưa hai nguồn điện về trạng thái đồng bộ.

Ý nghĩa của chuyển động kim đồng hồ

Kim quay theo chiều FAST

Điều này cho biết:

Máy phát đang có tần số lớn hơn lưới.

Người vận hành cần:

➡ Giảm nhẹ tốc độ động cơ.

Kim quay theo chiều SLOW

Điều này cho biết:

Máy phát đang chạy chậm hơn lưới.

Cần:

➡ Tăng nhẹ tốc độ động cơ.

Kim đứng yên tại vị trí 12 giờ

Đây là trạng thái lý tưởng.

Khi:

điện áp đạt yêu cầu
thứ tự pha đúng
góc pha gần bằng 0°

Có thể đóng máy cắt để hòa đồng bộ.

Cách sử dụng Synchroscope khi hòa đồng bộ

Quy trình cơ bản gồm các bước sau:

Bước 1. Kiểm tra điện áp

Điều chỉnh AVR để điện áp máy phát gần bằng điện áp lưới.

Sai lệch thường không vượt quá khoảng ±5%.

Bước 2. Kiểm tra thứ tự pha

Đảm bảo:

ABC ↔ ABC

Nếu sai thứ tự pha tuyệt đối không được hòa.

Bước 3. Quan sát Synchroscope

Theo dõi:

chiều quay
tốc độ quay

Điều chỉnh ga động cơ để kim quay chậm dần.

Bước 4. Đóng máy cắt

Khi:

kim tiến gần vị trí 12 giờ
quay rất chậm

Người vận hành sẽ đóng máy cắt ngay trước khi kim đến vị trí đồng bộ để bù thời gian tác động cơ khí của máy cắt.

Lưu ý thực tế: Với máy cắt cơ khí truyền thống, thao tác đóng thường được thực hiện khi kim còn cách vị trí 12 giờ một góc nhỏ theo chiều quay. Khi máy cắt hoàn tất hành trình đóng, hai nguồn sẽ gần đạt đúng điểm đồng bộ. Khoảng “đón trước” này phụ thuộc vào thời gian đóng của từng loại máy cắt và cần tuân theo hướng dẫn của nhà sản xuất.

Ưu điểm của Synchroscope

So với phương pháp ba bóng đèn:

Quan sát trực quan hơn.
Đánh giá được chiều lệch tần số.
Biết được tốc độ chênh lệch tần số.
Hòa nhanh hơn.
Độ chính xác cao.
Phù hợp với hệ thống công suất lớn.
Được sử dụng rộng rãi trong nhà máy điện và trạm phát điện.

Một số lưu ý khi sử dụng

Không nên đóng máy cắt khi:

Kim quay quá nhanh.
Điện áp hai nguồn chênh lệch lớn.
Thứ tự pha chưa kiểm tra.
Tần số lệch nhiều.
Kim dao động bất thường do tín hiệu đo không ổn định.

Trong các hệ thống hiện đại, Synchroscope thường được kết hợp với rơle kiểm tra đồng bộ (Sync Check Relay – ANSI 25) hoặc bộ hòa đồng bộ tự động (Auto Synchronizer). Các thiết bị này chỉ cho phép đóng máy cắt khi điện áp, tần số và góc lệch pha đều nằm trong giới hạn cài đặt, giúp nâng cao độ an toàn và giảm phụ thuộc vào thao tác của người vận hành.

Tham khảo thêm: So sánh các phương pháp hòa đồng bộ máy phát điện: Ba bóng đèn, Synchroscope và Auto Synchronizer

❓ Câu hỏi thường gặp

1. Synchroscope có thay thế hoàn toàn phương pháp ba bóng đèn không?

Có thể, trong hầu hết các hệ thống hiện đại. Tuy nhiên, phương pháp ba bóng đèn vẫn rất hữu ích trong đào tạo, thực hành và làm phương án kiểm tra dự phòng khi không có Synchroscope.

2. Tại sao phải để kim quay chậm trước khi đóng máy cắt?

Kim quay càng chậm chứng tỏ chênh lệch tần số giữa máy phát và lưới càng nhỏ. Điều này giúp giảm dòng điện xung kích và mô-men xoắn va đập khi hòa đồng bộ, tăng tuổi thọ cho máy phát và thiết bị đóng cắt.

3. Có thể hòa khi kim chưa đến đúng vị trí 12 giờ không?

Trong thực tế, có. Người vận hành thường đóng lệnh trước một chút để bù thời gian đóng cơ khí của máy cắt. Tuy nhiên, việc “đón trước” phải dựa trên kinh nghiệm, đặc tính của máy cắt và quy trình vận hành của từng hệ thống.

Tóm lại, Đồng hồ Synchroscope là thiết bị quan trọng trong quá trình hòa đồng bộ máy phát điện với lưới hoặc giữa các máy phát làm việc song song. Nhờ khả năng hiển thị trực quan sự chênh lệch tần số và góc pha, Synchroscope giúp người vận hành xác định đúng thời điểm đóng máy cắt, giảm dòng điện xung kích và bảo vệ an toàn cho toàn bộ hệ thống điện.

Đối với các nhà máy hiện đại, mặc dù việc hòa đồng bộ phần lớn đã được tự động hóa, việc hiểu rõ cấu tạo, nguyên lý và cách sử dụng Synchroscope vẫn là kiến thức nền tảng mà mọi kỹ sư và kỹ thuật viên vận hành cần nắm vững.
